9 کارت کنترلر دیواری ویدیویی مدولار

عملکرد عمومی

مشخصات شاسی

3 U

اسلات کارت ورودی

3

شکاف کارت خروجی

6

حداکثر تعداد کانال های ورودی

12

حداکثر تعداد کانال های خروجی

24

وضوح ورودی

بالاترین وضوح پشتیبانی شده 3840×2160@ 60 هرتز است

وضوح خروجی

حداکثر رزولوشن پشتیبانی شده 4096x2160@30 هرتز

تعداد ویندوز

یک صفحه واحد از 8 صفحه پشتیبانی می کند

ورودی

1 HDMI/1 dp

(یکی را انتخاب کنید)

پشتیبانی HDMI 2. 0 ، پشتیبانی از dp1.2 ، سازگار با HDCP ، وضوح 4096*2160@60Hz و 3840*2160@60Hz

2-کانال DP

پشتیبانی از DP1.1، وضوح تصویر 4096*2160@30Hz و 3840X2160@30

,

2- کانال HDMI

پشتیبانی HDMI 1.4 ، سازگار با HDCP ، وضوح تصویر 4096*2160@30Hz و 3840*2160@30Hz

4- کانال HDMI

پشتیبانی از HDMI 1.3، سازگار با HDCP، وضوح پشتیبانی از 1920 x 1200 @60Hz

4- کانال dvi

DVI با HDMI سازگار است، از استاندارد HDCP پشتیبانی می کند و از وضوح 1920 x 1200 @60Hz پشتیبانی می کند.

,

4- کانال VGA

استاندارد سیگنال VGA ، وضوح پشتیبانی 1920x1080p @60Hz

,

4- کانال sdi

سازگار با HD-SDI، 3G SDI، SD I، وضوح 1920x1080P @60Hz پشتیبانی می کند

4-کانال CVBS

فرمت سیگنال CVBS ، وضوح از PAL: 720x576i ، NTSC: 720x480i پشتیبانی می کند

کارت کنترل پایه

پشتیبانی از کنترل منطقی محلی، کنترل 232، مانند باز کردن پنجره، رومینگ و غیره.

2. از کنترل مرکزی سریع Rs232 پشتیبانی کنید

3. از کنترل حلقه Rs232 پشتیبانی کنید

کارت کنترل پیشرفته

نقشه پایه ، زیرنویس ، اکو (8 کانال) ، پیش نمایش ، توابع وب در یک ، از جمله عملکرد کارت کنترل نسخه پایه

خروجی

Dvi

DVI با HDMI سازگار است ، با حداکثر وضوح 1920x1200 @60Hz

، پشتیبانی از 1920×1200@60Hz

Hdmi

سازگار با HDMI ، DVI-D ، پشتیبانی HDMI 1.3 ، وضوح تا 1920x1200 @60Hz

، وضوح از HDMI 1.3 پشتیبانی می کند

، پشتیبانی از 1920×1200@60Hz

4k HDMI

قالب سیگنال ویدیویی از HDMI 1.4 پشتیبانی می کند ، و حداکثر وضوح از 4096x2160@30Hz پشتیبانی می کند

Oآنجا

ساختار شاسی

2 شکاف برای کانال های ورودی ، 3 شکاف برای کانال های خروجی

اندازه شاسی (میلی متر)

436.6 ( W ) x 88.0 ( H ) x 320 ( D )

وزن (کیلوگرم)

5.8

مصرف برق (W)

2 5

منبع تغذیه

منبع تغذیه دوگانه ، AC 240 ولت 100 ولت ، 50/60 هرتز

کنترل کنید

کنترل Rs232

رابط پورت سریال DB9

کنترل TCP/IP

سازگار با پروتکل TCP/IP

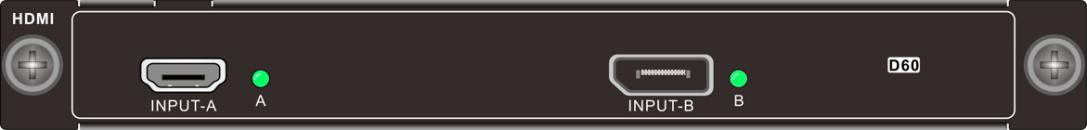

کارت ورودی HDMI2.0 - VMH-1I-HD-4K

پشتیبانی HDMI2. {1}} ، سازگار با HDCP ، پشتیبانی DP1.2

حداکثر وضوح ورودی 3840x2160 @60Hz

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد همپوشانی کاراکتر سیگنال ورودی

با استفاده از فناوری مدیریت EDID تعبیه شده ، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی Dual 4k dp-vmh -2 i-dp -4 k

پشتیبانی از dp1.1 ، سازگار با HDCP

حداکثر وضوح ورودی 3840x2160 @ 30Hz

یک سیگنال ورودی منفرد از پنجره های دلخواه پشتیبانی می کند

پشتیبانی از عملکرد همپوشانی کاراکتر سیگنال ورودی

با فن آوری مدیریت EDID تعبیه شده، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی 4K HDMI-VMH -2 i-hd -4 k

پشتیبانی HDMI ، فرمت های سیگنال DVI-D ، پشتیبانی از استانداردهای HDMI ، سازگار با HDCP

حداکثر وضوح ورودی 3840x2160 @ 30Hz

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با فن آوری مدیریت EDID تعبیه شده، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

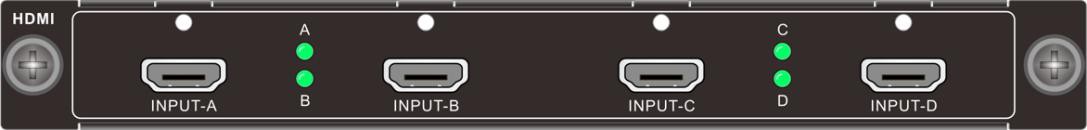

کارت ورودی HDMI چهار کاناله-VMH{2}}I-HD

پشتیبانی HDMI ، فرمت های سیگنال DVI-D ، پشتیبانی از استانداردهای HDMI ، سازگار با HDCP

حداکثر وضوح ورودی 1920x1200 @60Hz

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با استفاده از فناوری مدیریت EDID تعبیه شده ، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی چهار DVI-VMH{1}}I-DV

پشتیبانی HDMI ، فرمت های سیگنال DVI-D ، پشتیبانی HDMI1.3 ، سازگار با HDCP

حداکثر وضوح ورودی 1920x1200 @60Hz

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد همپوشانی کاراکتر سیگنال ورودی

با فن آوری مدیریت EDID تعبیه شده، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

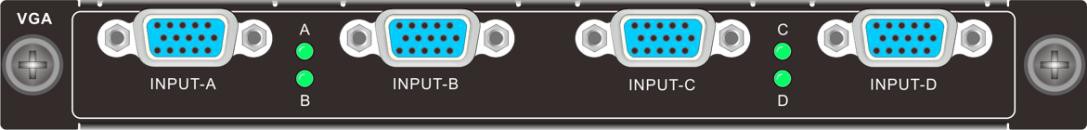

کارت ورودی چهار VGA-VMH-4I-VG

پشتیبانی از فرمت سیگنال VGA

حداکثر وضوح ورودی 1920x 1080 @60Hz

یک سیگنال ورودی منفرد از پنجره های دلخواه پشتیبانی می کند

پشتیبانی از عملکرد همپوشانی کاراکتر سیگنال ورودی

با فن آوری مدیریت EDID تعبیه شده، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی چهار کانال SDI-VMH -4 I-SD

از قالب سیگنال SDI ، فاصله انتقال سیگنال ورودی و خروجی تا 100 متر پشتیبانی کنید

حداکثر وضوح ورودی 1920x1080 @60Hz

یک سیگنال ورودی منفرد از پنجره های دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با فن آوری مدیریت EDID تعبیه شده، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

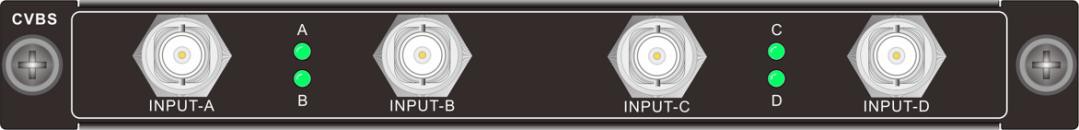

کارت ورودی CVBS چهار کاناله-VMH-4I-AV

پشتیبانی از فرمت سیگنال CVBS، PAL تطبیقی ​​و NTSC

وضوح پشتیبانی PAL: 720x576I، NTSC: 720x480I

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد همپوشانی کاراکتر سیگنال ورودی

با استفاده از فناوری مدیریت EDID تعبیه شده ، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی صوتی چهار DVI-VMH-4I-DVA

4-راه سیگنال ورودی DVI (رابط DVI با صدا)

رابط: پورت زن DVI-I

مصرف انرژی عادی: 7.1W

فرمت سیگنال ویدیویی: سازگار با HDMI، DVI-D

استاندارد: پشتیبانی HDMI1.3 ، سازگار با HDCP

وضوح ورودی: حداکثر 1920x1200 @60Hz

فرمت سیگنال صوتی: صدای جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند.

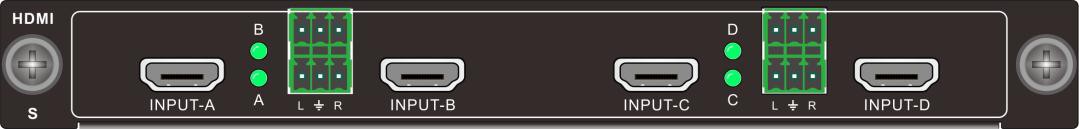

کارت ورودی صوتی HDMI چهار کاناله-VMH{2}}I-HDA

4-کانال سیگنال ورودی HDMI، 4-سیگنال صوتی آنالوگ جاسازی شده کانال

رابط: یک 19-پین زن، ترمینال صوتی Phoenix را تایپ کنید

مصرف برق معمولی: 9 وات

فرمت سیگنال ویدیویی: سازگار با HDMI، DVI-D

استاندارد: پشتیبانی HDMI1.3 ، سازگار با HDCP

وضوح ورودی: حداکثر 1920x1200 @60Hz

فرمت سیگنال صوتی: صوتی جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند. صدای خارجی از فرمت PCM، PCM 48 کیلوهرتز پشتیبانی می کند

کارت رمزگشایی IP چهار کانال-VMH -4 i-ip

1 رابط ورودی RJ45، از رمزگشایی پروتکل استاندارد H.264/H.265/RTSP/RTP پشتیبانی می کند. 1 2K ورودی HDMI

RJ45 از رمزگشایی رزولوشن 3840*2160@30 پشتیبانی می کند. HDMI از ورودی با وضوح 1920*1200 پشتیبانی می کند

پشتیبانی از دسترسی به دوربین های شبکه از تولید کنندگان اصلی موجود در بازار (Hikvision، Dahua و غیره). از 1-کانال 4K30HZ، یا 2-کانال 4K@24Hz، یا 4-کانال 1080P@60Hz، یا 9-کانال 1080P@25Hz، یا 16-کانال 720P پشتیبانی می کند. @25Hz یا 32-رمزگشایی کانال D1 رمزگشایی سیگنال شبکه و نمایش دیواری

پشتیبانی از نمایشگرهای چندگانه، از جمله 1 صفحه، 4 صفحه، 9 صفحه، 16 صفحه، 36 صفحه نمایش و تقسیم سفارشی

پشتیبانی از ONVIF، RTSP و سایر پروتکل های جریان شبکه

از بزرگ‌نمایی هر جریان ویدیویی برای پر کردن پنجره پشتیبانی می‌کند

پشتیبانی از سیگنال ورودی واحد پشتیبانی از پنجره دلخواه

از کنترل PTZ دوربین های شبکه پشتیبانی کنید

کارت خروجی صوتی مستقل چهار کانال-VMH -4 O-AD

4-خروجی صدای آنالوگ ترمینال Phoenix را کانالی کنید

اتصال: 3- ترمینال پلاگین پین

درگاه خروجی: 4-راه خروجی Auido

پشتیبانی از سوئیچینگ صوتی مستقل یا تعویض همزمان گروه دیواره ویدیویی محدود

پشتیبانی از تنظیم صدای خروجی

پشتیبانی از ذخیره صحنه و تماس

پشتیبانی از فرمت صوتی PCM، نرخ نمونه برداری صدا 48 کیلوهرتز است

ترمینال ورودی از صدای جاسازی شده یا خارجی پشتیبانی می کند

با عملکرد حافظه خاموش

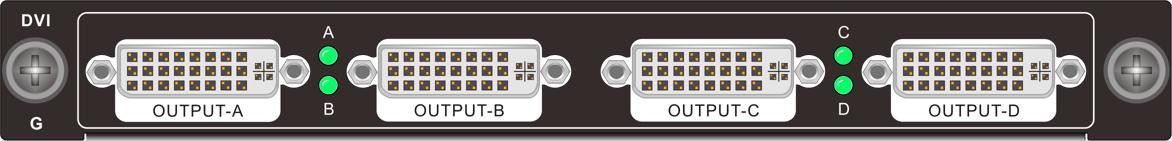

کارت خروجی Quad DVI (دو لایه) - VMH {1}} O -DV

از فرمت های سیگنال HDMI پشتیبانی DVI ، HDMI

حداکثر وضوح خروجی 1920x1200 @60Hz است و از وضوح خروجی سفارشی پشتیبانی می کند

صفحه خروجی از عملکردهای متعددی مانند اتصال، تقسیم، همپوشانی، بزرگنمایی، کشش، برش، تصویر در تصویر، رومینگ و غیره پشتیبانی می کند.

خروجی صفحه نمایش تک نمایشی از حداکثر 2 ویندوز صفحه نمایش پشتیبانی می کند

با عملکرد حافظه خاموش

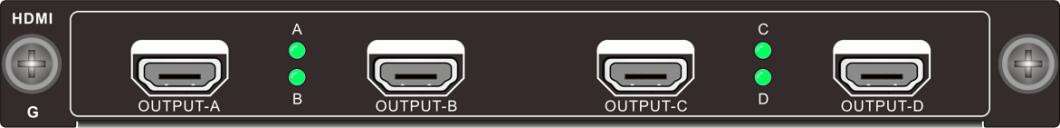

کارت خروجی چهار کانال HDMI (دو لایه) -VMH -4 O- HD

پشتیبانی از فرمت های سیگنال DVI، HDMI

حداکثر وضوح خروجی 1920x1200 @60Hz است و از وضوح خروجی سفارشی پشتیبانی می کند

صفحه خروجی از توابع مختلفی مانند تقسیم ، تقسیم ، روکش ، بزرگنمایی ، کشش ، برش ، تصویر در تصویر ، رومینگ و غیره پشتیبانی می کند.

صفحه نمایش تک خروجی خارجی تا 2 پنجره نمایش را پشتیبانی می کند

با عملکرد حافظه خاموش

کارت خروجی دوتایی 4K HDMI (دو لایه) -VMH -2 O -HD -4 k

از فرمت های سیگنال HDMI پشتیبانی DVI ، HDMI

حداکثر وضوح خروجی تا 4096x2160@30Hz را پشتیبانی می کند و از وضوح خروجی سفارشی پشتیبانی می کند

صفحه خروجی از عملکردهای متعددی مانند اتصال، تقسیم، همپوشانی، بزرگنمایی، کشش، برش، تصویر در تصویر، رومینگ و غیره پشتیبانی می کند.

صفحه نمایش تک خروجی خارجی تا 2 پنجره نمایش را پشتیبانی می کند

با عملکرد حافظه خاموش

کارت خروجی DVI دو کاناله (چهار لایه) - VMH-2O-DV

2-راه سیگنال خروجی DVI

کانکتور: بندر زن DVI-I

مصرف برق معمولی: 8.8 وات

فرمت سیگنال ویدیویی: DVI سازگار با HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

انتخاب لایه: پشتیبانی {0}}} k لایه های سیگنال یا {1}} k@30 لایه سیگنال یا 1 4 k@60 لایه سیگنال

کارت خروجی HDMI دو کاناله (چهار لایه) -VMH-2O-HD

2- راه سیگنال خروجی HDMI ؛

کانکتور: نوع 19- pin زن را تایپ کنید.

مصرف انرژی عادی کار: 8.8W ؛

قالب سیگنال ویدیویی: سازگار با HDMI ، DVI-D ؛

استاندارد: پشتیبانی از HDMI1.3.

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

کارت خروجی DVI یک کانال (هشت لایه) -VMH -1 O-DV

1- کانال سیگنال خروجی DVI ؛

رابط: پورت زن DVI-I.

مصرف برق معمولی: 8.8W;

قالب سیگنال ویدیویی: DVI سازگار با HDMI ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

انتخاب لایه: پشتیبانی از 8-لایه‌های سیگنال کانال 2K یا 4-لایه‌های سیگنال کانال 4K@30 یا 2-لایه‌های سیگنال کانال 4K@60.

کارت خروجی HDMI یک کاناله (هشت لایه) -VMH-1O-HD

1 سیگنال خروجی HDMI ؛

کانکتور: نوع 19- pin زن را تایپ کنید.

مصرف انرژی عادی کار: 8.8W ؛

قالب سیگنال ویدیویی: سازگار با HDMI ، DVI-D ؛

استاندارد: پشتیبانی HDMI1.3 ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

کارت کنترل نسخه اصلی -VMH-CC-DE

از کنترل منطق محلی مانند باز کردن پنجره ، رومینگ و غیره پشتیبانی کنید.

از کنترل سریع مرکزی Rs232 پشتیبانی کنید

پشتیبانی از کنترل حلقه RS232

کارت کنترل پیشرفته -VMH-CC-AE

از کنترل منطق محلی مانند باز کردن پنجره ، رومینگ و غیره پشتیبانی کنید.

از کنترل سریع مرکزی Rs232 پشتیبانی کنید

پشتیبانی از کنترل حلقه RS232

پشتیبانی از پایه با کیفیت بالا

پشتیبانی از پیمایش زیرنویس

پشتیبانی از پیش نمایش اکو

کنترل رابط تعامل انسان و رایانه داخلی WEB، طراحی انسانی، پشتیبانی از رایانه ها، تلفن های همراه، تبلت ها و سایر دستگاه های کنترل سیستم، و سازگار با چندین مرورگر، کار را راحت تر می کند.

از طریق رابط کاربری وب ، تشخیص اتصال صفحه سیگنال ، سوئیچینگ سیگنال ، پیش نمایش سیگنال ، تماس صحنه ، ذخیره صحنه ، نظرسنجی صحنه ، مدیریت به روزرسانی آنلاین ، تنظیم مجدد کارخانه و غیره قابل تحقق است.

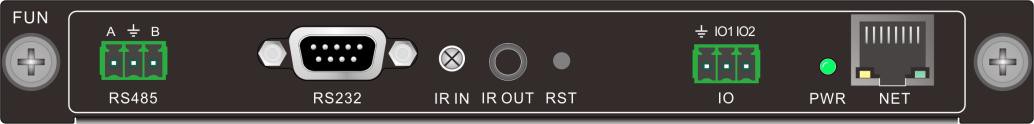

کارت کنترل محیطی چند منظوره-VMH-IO-FDE

رابط سیگنال: 1 3-رابط Phoenix RS485، 1 رابط نر RS232، 1 گیرنده IR IN، 1 رابط IR OUT 3.5 میلی متری، 2 IO 3-رابط فونیکس، 1 رابط RJ45، 1 دکمه تنظیم مجدد

از ارسال پروتکل های مختلف درگاه به یکدیگر پشتیبانی می کند. از شبکه به پورت سریال ، پورت سریال به شبکه ، شبکه به شبکه ، IO به سریال شبکه ، کنترل مادون قرمز ، یادگیری مادون قرمز پشتیبانی می کند

پشتیبانی از چندین نرخ باود

هر پورت می تواند تا 30 ارسال بسته را پشتیبانی کند

کنترل خروجی حمل و نقل ، می تواند انواع محیطی را کنترل کند ، می تواند رابط کاربری خود را توسعه دهد

پشتیبانی از یادگیری مادون قرمز

با عملکرد صرفه جویی در مصرف برق
