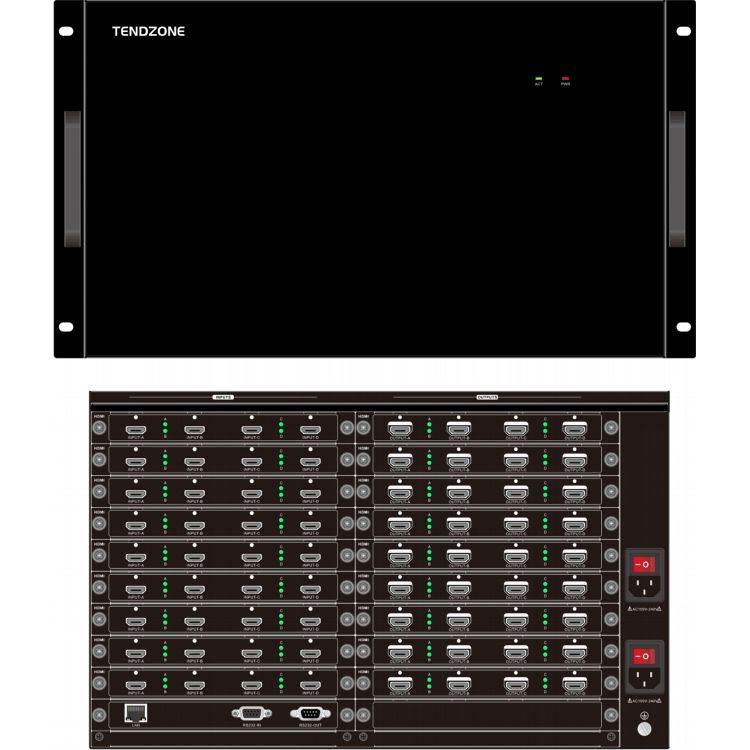

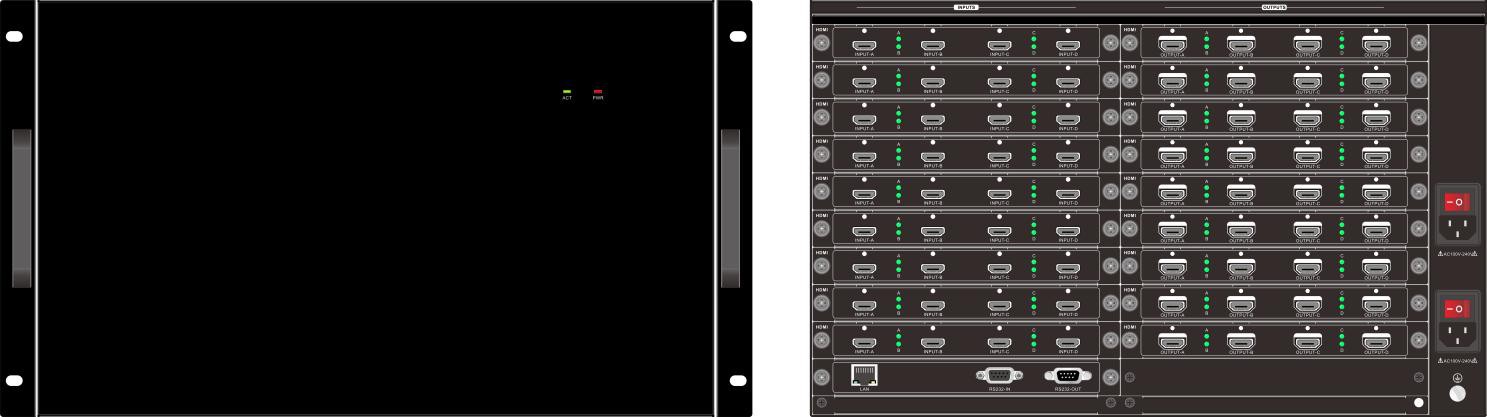

کنترلر دیواری مدولار هیبریدی 18 کارتی

عملکرد عمومی

مشخصات شاسی

6 U

شکاف کارت ورودی

9

اسلات کارت خروجی

9

حداکثر تعداد کانال های ورودی

36

حداکثر تعداد کانال های خروجی

36

وضوح ورودی

بالاترین وضوح پشتیبانی شده 3840×2160@ 60 هرتز است

وضوح خروجی

حداکثر رزولوشن پشتیبانی شده 4096x2160@30 هرتز

تعداد ویندوز

یک صفحه نمایش تا 8 صفحه را پشتیبانی می کند

ورودی

1 HDMI٪ 2f1 DP

(یکی را انتخاب کنید)

پشتیبانی HDMI 2. 0 ، پشتیبانی از dp1.2 ، سازگار با HDCP ، وضوح 4096*2160@60Hz و 3840*2160@60Hz

2- کانال dp

پشتیبانی از dp1.1 ، وضوح 4096*2160@30Hz و 3840x2160@30 پشتیبانی می کند

,

2- کانال HDMI

پشتیبانی HDMI 1.4 ، سازگار با HDCP ، وضوح تصویر 4096*2160@30Hz و 3840*2160@30Hz

4-کانال HDMI

پشتیبانی از HDMI 1.3 ، سازگار با HDCP ، وضوح پشتیبانی 1920 x 1200 @60Hz

4-کانال DVI

DVI با HDMI سازگار است ، از استاندارد HDCP پشتیبانی می کند و از وضوح تصویر 1920 x 1200 @60Hz پشتیبانی می کند

,

4-کانال VGA

استاندارد سیگنال VGA ، وضوح پشتیبانی 1920x1080p @60Hz

,

4-کانال SDI

سازگار با HD-SDI ، 3G SDI ، SD I ، وضوح پشتیبانی از 1920x1080p @60Hz

4-کانال CVBS

فرمت سیگنال CVBS، وضوح پشتیبانی از PAL: 720x576I، NTSC: 720x480I

کارت کنترل اساسی

از کنترل منطق محلی ، کنترل 232 ، مانند باز شدن پنجره ، رومینگ و غیره پشتیبانی کنید.

2. از کنترل مرکزی سریع Rs232 پشتیبانی کنید

3. پشتیبانی از کنترل حلقه RS232

کارت کنترل پیشرفته

نقشه پایه ، زیرنویس ، اکو (8 کانال) ، پیش نمایش ، توابع وب در یک ، از جمله عملکرد کارت کنترل نسخه پایه

خروجی

Dvi

DVI با HDMI سازگار است، با حداکثر وضوح 1920x1200 @60Hz

، پشتیبانی 1200 × 1200@60Hz

HDMI

سازگار با HDMI ، DVI-D ، پشتیبانی HDMI 1.3 ، وضوح تا 1920x1200 @60Hz

، وضوح از HDMI 1.3 پشتیبانی می کند

، پشتیبانی از 1920×1200@60Hz

4K HDMI

فرمت سیگنال ویدیویی از HDMI 1.4 پشتیبانی می کند و حداکثر وضوح از 4096x2160@30Hz پشتیبانی می کند.

Oدر هر صورت

ساختار شاسی

2 شکاف برای کانال های ورودی ، 3 شکاف برای کانال های خروجی

اندازه شاسی (میلی متر)

436.6 ( W ) x 88.0 ( H ) x 320 ( D )

وزن (کیلوگرم)

5.8

مصرف برق (W)

2 5

منبع تغذیه

منبع تغذیه دوگانه ، AC 240 ولت 100 ولت ، 50/60 هرتز

کنترل کنید

کنترل RS232

رابط پورت سریال DB9

کنترل TCP/IP

سازگار با پروتکل TCP/IP

کارت ورودی HDMI2.0 - VMH-1I-HD-4K

پشتیبانی HDMI2. {1}} ، سازگار با HDCP ، پشتیبانی DP1.2

حداکثر وضوح ورودی 3840x2160 @60Hz

یک سیگنال ورودی منفرد از پنجره های دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با استفاده از فناوری مدیریت EDID تعبیه شده ، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی دوگانه 4K DP-VMH-2I-DP-4K

پشتیبانی از dp1.1 ، سازگار با HDCP

حداکثر وضوح ورودی 3840x2160 @ 30Hz

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با استفاده از فناوری مدیریت EDID تعبیه شده ، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی HDMI دوگانه 4K-VMH-2I-HD{4}}K

پشتیبانی HDMI ، فرمت های سیگنال DVI-D ، پشتیبانی از استانداردهای HDMI ، سازگار با HDCP

حداکثر وضوح ورودی 3840x2160 @ 30Hz

یک سیگنال ورودی منفرد از پنجره های دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با استفاده از فناوری مدیریت EDID تعبیه شده ، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی HDMI چهار کاناله-VMH{2}}I-HD

پشتیبانی HDMI ، فرمت های سیگنال DVI-D ، پشتیبانی از استانداردهای HDMI ، سازگار با HDCP

حداکثر وضوح ورودی 1920x1200 @60Hz

یک سیگنال ورودی منفرد از پنجره های دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با فن آوری مدیریت EDID تعبیه شده، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی Quad DVI-VMH -4 I-DV

پشتیبانی از فرمت های سیگنال HDMI، DVI-D، پشتیبانی از HDMI1.3، سازگار با HDCP

حداکثر وضوح ورودی 1920x1200 @60Hz

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با فن آوری مدیریت EDID تعبیه شده، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی چهار VGA-VMH-4I-VG

پشتیبانی از فرمت سیگنال VGA

حداکثر وضوح ورودی 1920x 1080 @60Hz

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد همپوشانی کاراکتر سیگنال ورودی

با فن آوری مدیریت EDID تعبیه شده، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی چهار کانال SDI-VMH -4 I-SD

از قالب سیگنال SDI ، فاصله انتقال سیگنال ورودی و خروجی تا 100 متر پشتیبانی کنید

حداکثر وضوح ورودی 1920x1080 @60Hz

یک سیگنال ورودی واحد از پنجره دلخواه پشتیبانی می کند

پشتیبانی از عملکرد همپوشانی کاراکتر سیگنال ورودی

با استفاده از فناوری مدیریت EDID تعبیه شده ، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی CVBS چهار کاناله-VMH-4I-AV

پشتیبانی از فرمت سیگنال CVBS، PAL تطبیقی ​​و NTSC

وضوح تصویر پشتیبانی: 720x576i ، NTSC: 720x480i

یک سیگنال ورودی منفرد از پنجره های دلخواه پشتیبانی می کند

پشتیبانی از عملکرد پوشش کاراکتر سیگنال ورودی

با استفاده از فناوری مدیریت EDID تعبیه شده ، از کنترل DDC پشتیبانی کنید

با عملکرد صرفه جویی در مصرف برق

کارت ورودی صوتی چهار DVI-VMH-4I-DVA

4- راه سیگنال ورودی DVI (رابط DVI با صدا)

رابط: پورت زن DVI-I

مصرف انرژی عادی: 7.1W

فرمت سیگنال ویدیویی: سازگار با HDMI، DVI-D

استاندارد: پشتیبانی از HDMI1.3، سازگار با HDCP

وضوح ورودی: حداکثر 1920x1200 @60Hz

قالب سیگنال صوتی: صوتی جاسازی شده از PCM ، Dobly Digital ، DTS ، DTS-HD پشتیبانی می کند

کارت ورودی صوتی چهار کانال HDMI-VMH -4 I-HDA

4- کانال سیگنال ورودی HDMI ، {1}}} کانال سیگنال صوتی جاسازی شده

رابط: یک 19-پین زن، ترمینال صوتی Phoenix را تایپ کنید

مصرف انرژی عادی: 9W

قالب سیگنال ویدیویی: سازگار با HDMI ، DVI-D

استاندارد: پشتیبانی از HDMI1.3، سازگار با HDCP

وضوح ورودی: حداکثر 1920x1200 @60Hz

فرمت سیگنال صوتی: صوتی جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند. صدای خارجی از فرمت PCM، PCM 48 کیلوهرتز پشتیبانی می کند

کارت رمزگشایی IP چهار کانال-VMH -4 i-ip

1 رابط ورودی RJ45، از رمزگشایی پروتکل استاندارد H.264/H.265/RTSP/RTP پشتیبانی می کند. 1 2K ورودی HDMI

RJ45 از رمزگشایی رزولوشن 3840*2160@30 پشتیبانی می کند. HDMI از ورودی با وضوح 1920*1200 پشتیبانی می کند

از دسترسی به دوربین های شبکه از تولید کنندگان اصلی در بازار پشتیبانی می کند (Hikvision ، Dahua و غیره). پشتیبانی از 1- کانال 4K30Hz ، یا 2- کانال 4k@24hz ، یا {{6} کانال 1080p@60Hz ، یا 9- کانال 1080p@25Hz یا 16- کانال 720P 720P @25Hz ، یا {15}}} کانال رمزگشایی سیگنال رمزگشایی سیگنال و نمایش دیواری

از نمایشگرهای مختلف صفحه نمایش پشتیبانی می کند ، از جمله 1 صفحه ، 4 صفحه ، 9 صفحه ، 16 صفحه ، 36 صفحه و شکاف های سفارشی

پشتیبانی از ONVIF، RTSP و سایر پروتکل های جریان شبکه

از بزرگ‌نمایی هر جریان ویدیویی برای پر کردن پنجره پشتیبانی می‌کند

پشتیبانی از سیگنال ورودی منفرد از پنجره های دلخواه خودسرانه

از کنترل PTZ دوربین های شبکه پشتیبانی کنید

کارت خروجی صوتی مستقل چهار کانال-VMH -4 O-AD

4- کانال فونیکس ترمینال آنالوگ صدا

اتصال: 3- ترمینال پلاگین پین

درگاه خروجی: 4- راه پورت خروجی AUIDO

پشتیبانی از سوئیچینگ صوتی مستقل یا تعویض همزمان گروه دیواره ویدیویی محدود

پشتیبانی از تنظیم صدای خروجی

پشتیبانی از صرفه جویی در صحنه و فراخوانی

پشتیبانی از فرمت صوتی PCM ، میزان نمونه برداری صوتی 48kHz است

ترمینال ورودی از صوتی تعبیه شده یا خارجی پشتیبانی می کند

با عملکرد حافظه خاموش

کارت خروجی Quad DVI (دو لایه) - VMH {1}} O -DV

پشتیبانی از فرمت های سیگنال DVI، HDMI

حداکثر وضوح خروجی 1920x1200 @60Hz است و از وضوح خروجی سفارشی پشتیبانی می کند

صفحه خروجی از توابع مختلفی مانند تقسیم ، تقسیم ، روکش ، بزرگنمایی ، کشش ، برش ، تصویر در تصویر ، رومینگ و غیره پشتیبانی می کند.

صفحه نمایش تک خروجی خارجی تا 2 پنجره نمایش را پشتیبانی می کند

با عملکرد حافظه خاموش

کارت خروجی HDMI چهار کاناله (دو لایه) -VMH{2}}O- HD

از فرمت های سیگنال HDMI پشتیبانی DVI ، HDMI

حداکثر وضوح خروجی 1920x1200 @60Hz است و از وضوح خروجی سفارشی پشتیبانی می کند

صفحه خروجی از عملکردهای متعددی مانند اتصال، تقسیم، همپوشانی، بزرگنمایی، کشش، برش، تصویر در تصویر، رومینگ و غیره پشتیبانی می کند.

صفحه نمایش تک خروجی خارجی تا 2 پنجره نمایش را پشتیبانی می کند

با عملکرد حافظه خاموش

کارت خروجی HDMI دوگانه 4K (دو لایه) -VMH-2O-HD-4K

از فرمت های سیگنال HDMI پشتیبانی DVI ، HDMI

حداکثر وضوح خروجی حداکثر 4096x2160@30Hz را پشتیبانی می کند و از وضوح خروجی سفارشی پشتیبانی می کند

صفحه خروجی از توابع مختلفی مانند تقسیم ، تقسیم ، روکش ، بزرگنمایی ، کشش ، برش ، تصویر در تصویر ، رومینگ و غیره پشتیبانی می کند.

خروجی صفحه نمایش تک نمایشی از حداکثر 2 ویندوز صفحه نمایش پشتیبانی می کند

با عملکرد حافظه خاموش

کارت خروجی DVI دو کانال (چهار لایه)-VMH -2 O-DV

2- راه سیگنال خروجی DVI

رابط: پورت زن DVI-I

مصرف انرژی عادی: 8.8W

فرمت سیگنال ویدیویی: DVI سازگار با HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

انتخاب لایه: پشتیبانی از 4 2 لایه های سیگنال K یا 2 4 لایه های سیگنال K@30 یا 1 4 لایه سیگنال K@60

کارت خروجی HDMI دو کانال (چهار لایه) -VMH -2 O-HD

2- راه سیگنال خروجی HDMI ؛

رابط: نوع A 19-Pin women;

مصرف برق معمولی: 8.8W;

فرمت سیگنال ویدیویی: سازگار با HDMI، DVI-D.

استاندارد: پشتیبانی HDMI1.3 ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

کارت خروجی DVI یک کانال (هشت لایه) -VMH -1 O-DV

1- کانال سیگنال خروجی DVI ؛

اتصال: بندر زن DVI-I ؛

مصرف انرژی عادی کار: 8.8W ؛

قالب سیگنال ویدیویی: DVI سازگار با HDMI ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

انتخاب لایه: پشتیبانی از {0}}} کانال 2K لایه سیگنال یا 4- کانال 4K@30 لایه سیگنال یا {5}} کانال 4K@60 لایه سیگنال ؛

کارت خروجی HDMI یک کاناله (هشت لایه) -VMH-1O-HD

1 سیگنال خروجی HDMI ؛

کانکتور: نوع 19- pin زن را تایپ کنید.

مصرف برق معمولی: 8.8W;

فرمت سیگنال ویدیویی: سازگار با HDMI، DVI-D.

استاندارد: پشتیبانی HDMI1.3 ؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

کارت کنترل نسخه اصلی -VMH-CC-DE

پشتیبانی از کنترل منطقی محلی، مانند باز کردن پنجره، رومینگ و غیره.

از کنترل سریع مرکزی Rs232 پشتیبانی کنید

از کنترل حلقه Rs232 پشتیبانی کنید

کارت کنترل پیشرفته -VMH-CC-AE

از کنترل منطق محلی مانند باز کردن پنجره ، رومینگ و غیره پشتیبانی کنید.

پشتیبانی از کنترل مرکزی سریع RS232

پشتیبانی از کنترل حلقه RS232

پشتیبانی از پایه با کیفیت بالا

پشتیبانی از پیمایش زیرنویس

پشتیبانی از پیش نمایش اکو

کنترل رابط تعامل انسانی و رایانه ای داخلی ، طراحی انسانی ، از رایانه ها ، تلفن های همراه ، تبلت ها و سایر دستگاه های کنترل سیستم پشتیبانی می کند و با مرورگرهای متعدد سازگار است و عملکرد را راحت تر می کند

از طریق رابط کاربری WEB، تشخیص اتصال برد سیگنال، سوئیچینگ سیگنال، پیش نمایش سیگنال، تماس صحنه، ذخیره صحنه، نظرسنجی صحنه، مدیریت ارتقاء آنلاین، تنظیم مجدد کارخانه و غیره قابل تحقق است.

کارت کنترل محیطی چند منظوره-VMH-IO-FDE

رابط سیگنال: 1 3-رابط Phoenix RS485، 1 رابط نر RS232، 1 گیرنده IR IN، 1 رابط IR OUT 3.5 میلی متری، 2 IO 3-رابط فونیکس، 1 رابط RJ45، 1 دکمه تنظیم مجدد

پشتیبانی از ارسال پروتکل های چند پورت به یکدیگر. پشتیبانی از شبکه به پورت سریال، پورت سریال به شبکه، شبکه به شبکه، IO به سریال شبکه، کنترل مادون قرمز، یادگیری مادون قرمز

پشتیبانی از چندین نرخ باود

هر پورت می تواند تا 30 بسته حمل و نقل را پشتیبانی کند

کنترل خروجی حمل و نقل، می تواند انواع لوازم جانبی را کنترل کند، می تواند رابط کاربری خود را توسعه دهد

پشتیبانی از یادگیری مادون قرمز

با عملکرد صرفه جویی در مصرف برق
