نمای کلی

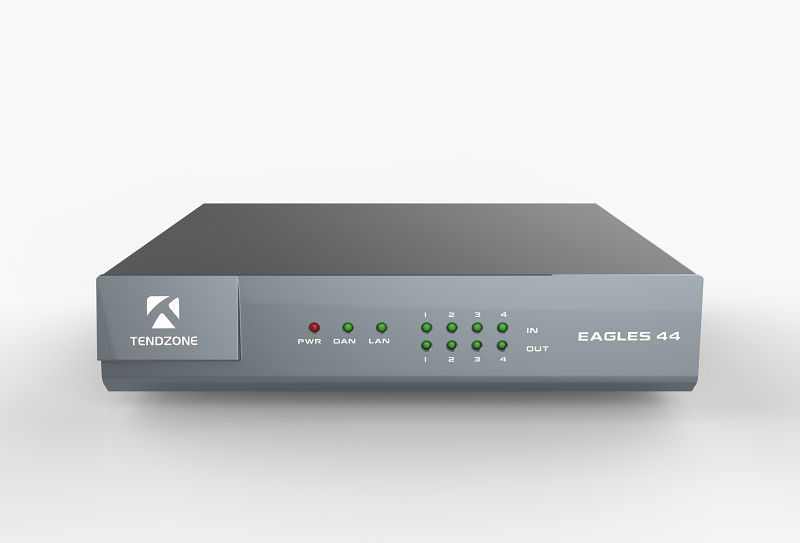

دستگاه رابط صوتی Tendzone EAGLES 44 از فناوری صوتی شبکه Dante با سازگاری خوب استفاده می کند و راه حلی مقرون به صرفه برای انتقال صوتی توزیع شده ارائه می دهد. اتصال برق و داده (کنترل + داده صوتی) از طریق کابل شبکه CAT5/CAT6 بسیار راحت است. دستگاه رابط صوتی دارای انواع ورودی یا خروجی متعددی است که مشتریان می توانند از بین آنها انتخاب کنند، با روش های نصب متنوع. می توان آن را در کابینت ها، دیواری یا چندین ترکیب نصب کرد تا نیازهای برنامه انتقال صدا در مکان های مختلف را برآورده کند.
ویژگی ها
- 4-راه ورودی میکروفون/خط متعادل، با استفاده از رابط ترمینال فینیکس 3.81.
- 4-خروجی خط راه، با استفاده از رابط ترمینال 3.81 فونیکس.
- ورودی دارای 5 سطح بهره قابل تنظیم، +48منبع تغذیه فانتوم V است که الزامات سطح خط، میکروفون پویا و اتصال میکروفون خازنی را برآورده می کند. بهره را می توان از طریق نرم افزار تنظیم کرد.
- رابط POE، می تواند از سوئیچ های اترنت که با استاندارد 802.3af مطابقت دارند برای اتصال دستگاه ها برای شبکه استفاده کند.
- چراغ نشانگر LED دو رنگ بصری، سیگنال و وضعیت قطع کانال را نمایش می دهد.
- پشتیبانی از منبع تغذیه خارجی 24VDC؛
- 2-راه GPIO، پشتیبانی از کنترل کمیت فرآیند؛
- یک رابط کنترل سریال دو طرفه RS-232.
- دسترسی دوگانه به شبکه 1000M، و می تواند به تقسیم داده های اولیه و ثانویه، و همچنین ساختار شبکه زنجیره ای دیزی دست یابد.
عقبپانل
تگ های محبوب: رابط dante 4x4، تولید کنندگان رابط dante 4x4 چین، تامین کنندگان، کارخانه
مشخصات
|
عملکرد عمومی |
|
|
امپدانس ورودی |
10 کیلو اهم متعادل، 5 کیلو اهم نامتعادل |
|
نویز ورودی معادل |
{{0}}dBu@0dB |
|
حداکثر سطح ورودی |
{{0}}dBu @ 0dB افزایش |
|
حساسیت خروجی |
0dBu، -6dBu، -12dBu |
|
حداکثر سطح خروجی |
{{0}}dBu@0dB افزایش |
|
امپدانس خروجی |
200 اهم (متعادل)، 100 اهم (نامتعادل) |
|
پاسخ فرکانسی |
20 هرتز -20 کیلوهرتز، ± 0.5 دسی بل |
|
محدوده دینامیکی |
>106 دسی بل |
|
اعوجاج هارمونیک کل سیستم (TH+N) |
<0.01% |
|
سطح PoE |
با استاندارد 802.3af PoE PD سطح 0 مطابقت دارد |
|
دمای کار |
درجه 0 درجه -40 |
|
ولتاژ کاری |
DC12V1A |
|
اندازه (عرض * ارتفاع * عمق) |
214mm x 44mm x 164mm |
