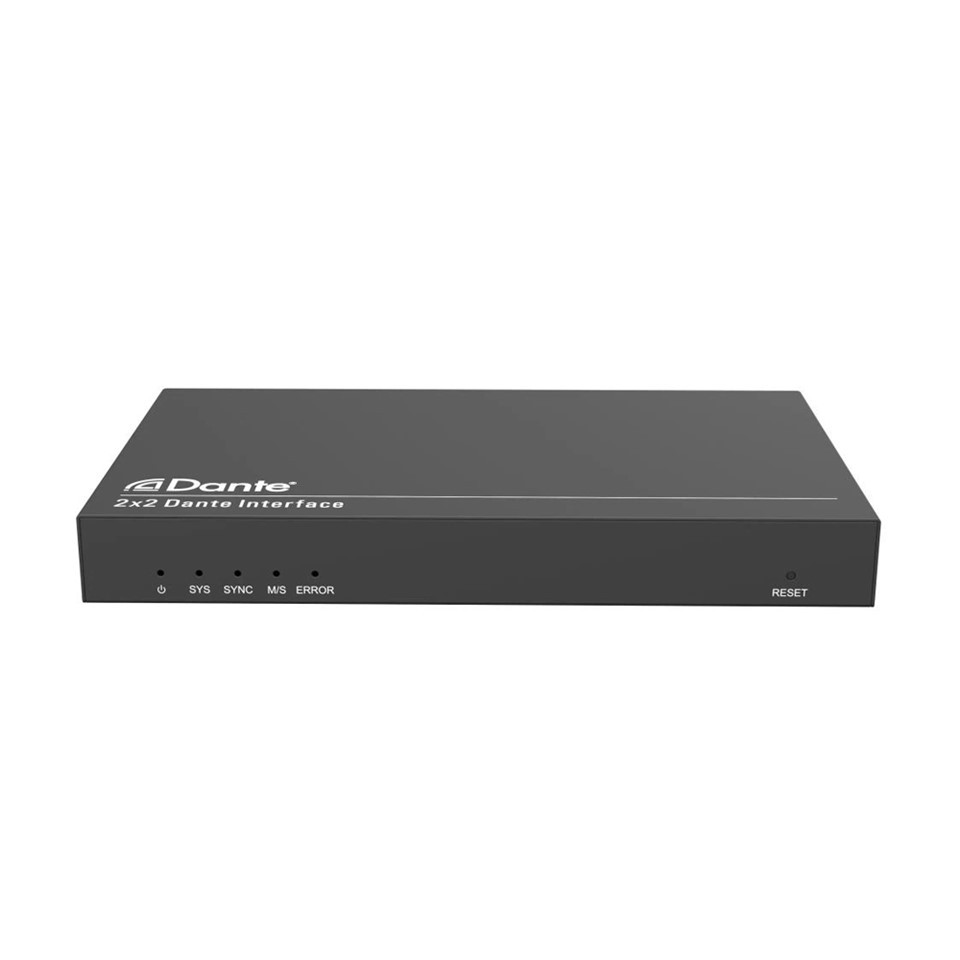

نمای کلی
Tendzone EAGLES DA22 یک رابط صوتی شبکه دانته است که به کاربران امکان می دهد تا حداکثر 2 کانال صوتی دانته را در سیستم های AV شبکه ادغام کنند، هر ورودی دارای یک گزینه فانتوم پاور 48 ولت است. این محصول همچنین از قابلیت برق PoE (IEEE802.3af) و یک فرم فاکتور کوچک پشتیبانی می کند که باعث می شود اتصال Dante را در هر کجا که لازم باشد آسان می کند و می تواند به منبع صوتی یا سینک نزدیک باشد تا نیازی به آنالوگ پرهزینه و مستعد تداخل نداشته باشد. سیم کشی
ویژگی ها
- 2 ورودی آنالوگ و 2 خروجی آنالوگ برای سطح خط / میکروفون.
- از تنظیم بهره در هر ورودی از 0 ~ +48دسی بل پشتیبانی می کند.
- کنترل صدای خروجی از {{0}}dB تا 0dB.
- برق فانتوم 48 ولت در هر کانال ورودی.
- پشتیبانی شده توسط PoE (IEEE802.3af).
- از نرخ نمونه صوتی 44.1k یا 48k پشتیبانی می کند.
- قابل کنترل توسط کنترلر Dante و web-UI.

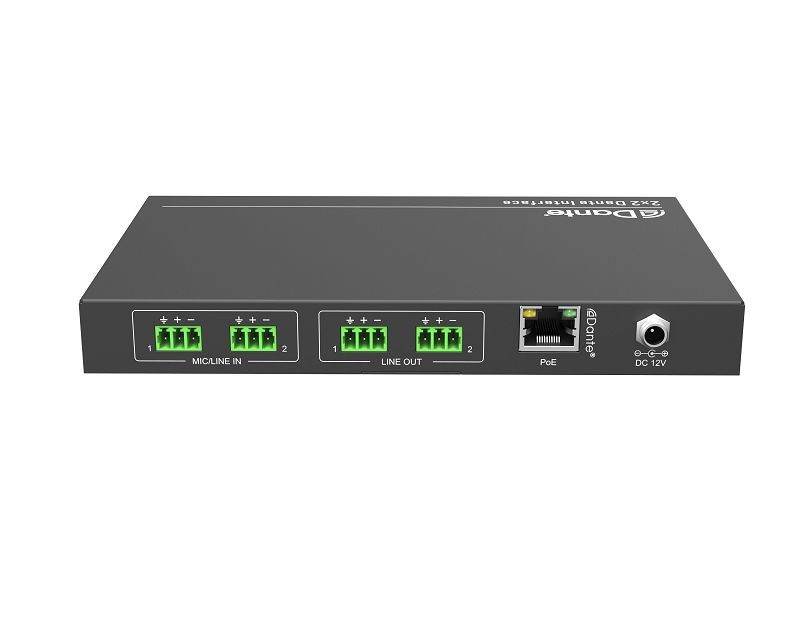

عقبپانل
تگ های محبوب: رابط dante 2x2، تولید کنندگان رابط dante 2x2 چین، تامین کنندگان، کارخانه
مشخصات
|
ورودی |
|
|
ورودی |
(2) MIC/LINE IN |
|
رابط ورودی |
(2) 3-بلوکهای ترمینال سبز را پین کنید |
|
فانتوم پاور |
48 ولت، نرم افزار قابل انتخاب برای هر ورودی |
|
خروجی |
|
|
خروجی |
(2) LINE OUT |
|
کانکتور خروجی |
(2) 3-بلوکهای ترمینال سبز را پین کنید |
|
نوع خروجی |
سطح خط متعادل با قطع خودکار در هنگام از دست دادن سیگنال دانته |
|
صوتیPعملکرد |
|
|
به دست آوردن |
ورودی: 0 ~ +48dB، 6dB در هر مرحله خروجی: {{0}} ~ 0dB، 1dB در هر مرحله |
|
حداکثر سطح |
ورودی: {{0}}dBu @ 0dB افزایش ورودی خروجی: {{0}}dBu @ 0dB افزایش خروجی |
|
Input Impendence |
>1.8kΩ |
|
نویز ورودی موثر (EIN) |
افزایش {{0}dB @ 48dB |
|
نویز خروجی |
<-79dBu @ 0dB gain |
|
THD |
<0.05% at any gain |
|
نرخ نمونه |
44.1 کیلوهرتز یا 48 کیلوهرتز |
|
کنترل کنید |
|
|
پورت کنترل |
(1) شبکه دانته |
|
کانکتور کنترل |
(1) RJ45 |
|
ژنرال |
|
|
منبع تغذیه خارجی |
ورودی: AC 100 ~ 240 ولت، 50/60 هرتز؛ خروجی: 12 ولت DC 1 آمپر |
|
دمای عملیات |
-10 درجه ~ +55 درجه |
|
دمای ذخیره سازی |
-25 درجه ~ +70 درجه |
|
فروتنی نسبی |
10%-90% |
|
ابعاد (W*H*D) |
185mm x 115mm x 22mm |
|
وزن خالص |
500g |
