نمای کلی
سری CLIMBER-1009 جدیدترین میزبان ترمینال چند منظوره 12-در-1 TENDZONE است که بر اساس سالها تجربه توسعه محصول یکپارچه ساخته شده است. این راه حل پیشرفته جدیدترین الگوریتم های صوتی TENDZONE، کدک های ویدئویی، کنترل متمرکز، پردازش رسانه، ارتباطات از راه دور و سایر فناوری ها را ترکیب می کند. CLIMBER{3}} که توسط پردازندههای اصلی داخلی پشتیبانی میشود، یک دستگاه یکپارچه چند منظوره نسل بعدی است که برای سیستمهای جاسازی شده بهینه شده است.
این محصول که با انعطافپذیری در ذهن طراحی شده است، دارای طراحی کارت پلاگین برای پاسخگویی به نیازهای سناریوهای مختلف است. طیف وسیعی از عملکردها از جمله کنفرانس ویدئویی از راه دور، ضبط و پخش محلی، تقویت صدا، سوئیچینگ ماتریس ویدئو، کنترل محیطی محیطی، لمس یکپارچه متمرکز، کدک های ورودی و خروجی توزیع شده، دسترسی IPC، سوئیچ گیگابیتی POE و موارد دیگر را ادغام می کند. CLIMBER{2}} برای کاربرد در اتاقهای کنفرانس چندرسانهای، کلاسهای هوشمند، سالنهای سخنرانی، سالنهای چند منظوره، مراکز فرماندهی و اعزام سیار و سایر محیطها ایدهآل است.
این میزبان ترمینال چند منظوره 12-در{1}} از انواع عملیات مانند جلسات محلی و راه دور، پخش زنده از راه دور، آموزش، نظارت، آموزش و فرمان تلفن همراه پشتیبانی می کند. این یکپارچه سازی یکپارچه با لوازم جانبی مختلف سمعی و بصری و محیطی ارائه می دهد که امکان عملکرد هوشمند و کارآمد را فراهم می کند. میتوان آن را بهعنوان یک دستگاه همهکاره بیش از حد همگرا با رایانه داخلی OPS، نمایش بیسیم صفحه نمایش، و ماژولهای میکروفون بیسیم پیکربندی کرد که راهحلی فراگیر را ارائه میدهد که باعث صرفهجویی در فضا و سادهسازی تعامل کاربر میشود.
با نسل جدیدی از تراشههای پردازش رسانه، CLIMBER-1009 عملکرد قدرتمندی ارائه میدهد و از کدک ویدیویی H.{1}}K@60fps پشتیبانی میکند و کیفیت تصویر و صدا را برای تجربهای برتر HD بهبود میبخشد. علاوه بر این، دارای پیشرفتهای قابل توجهی در سازگاری، سازگاری شبکه، مدیریت تاخیر، ضد از دست دادن بستهها، مدیریت چند صفحهنمایش و پردازش همزمان چند کاره است که آن را به یک راهحل بهینه برای دولت، سازمان، امنیت عمومی، آموزش، پزشکی و سایر بخش ها
ویژگی ها
کامپیوتر OPS:
- در رایانه OPS ساخته شده است، نیازهای اداری را برآورده می کند و می تواند نرم افزارهای اداری مانند Tencent Meeting را برای کنفرانس ویدیویی مبتنی بر نرم افزار نصب کند. (قابل تنظیم با OPS داخلی با توجه به نیازهای خاص).
کنترل متمرکز هوشمند:
- کنترل یکپارچه تجهیزات چندرسانه ای از طریق تبلت کنفرانس، امکان مدیریت یکپارچه صدا و تصویر، ویدئو کنفرانس، ضبط، پخش و لوازم جانبی شخص ثالث را فراهم می کند.
- از رابط های کنترل مرکزی رایج مانند RS232/485/IR/IO/RELAY برای ادغام آسان با دستگاه های دیگر پشتیبانی می کند.
- از پروتکل Zigbee IoT برای گزینه های کنترل اضافی پشتیبانی می کند.
- کنترل دو جهته روی یک لینک سریال برای مدیریت ساده سیستم.
- برای اطمینان از عملکرد پایدار و جلوگیری از تداخل، کنترل سیمی را با کنترل IoT بی سیم ترکیب می کند.
ماتریس ویدیویی 4K با وضوح بالا:
- ماتریس ویدیویی بدون درز 4K60 HD با انعطافپذیری کامل برای پیکربندیهای چند صفحهنمایش 4-داخل-6-.
- از سناریوهای مختلف مانند اتاق کنفرانس چند رسانه ای، کلاس های درس چند رسانه ای و مراکز فرماندهی پشتیبانی می کند.
- کنترل متمرکز محلی، نمایشگر، تقویت صدا و سایر الزامات را تسهیل می کند.
- از فناوری کدک سیستم تعاملی توزیع شده اطلاعات چندرسانه ای (MIDIS) پشتیبانی می کند که به عنوان یک رابط ورودی/خروجی توزیع شده عمل می کند.
پردازنده صوتی دیجیتال:
- 8-داخل-4-رابط صوتی با ویژگیهای کامل، از جمله صدای شبکه داخلی و پشتیبانی صوتی HDMI.
- الگوریتم صوتی یکپارچه 5A که طنین و نویز را کاهش می دهد، ایده آل برای محیط های کلاس درس و اتاق کنفرانس.
- تقویت کننده دیجیتال داخلی با توان نامی 2×100 وات برای عملکرد صدای واضح و قدرتمند.
ویدئو کنفرانس:
- قابلیت ضبط و پخش محلی برای ویدئو کنفرانس.
- از تماس های SIP تعاملی از راه دور پشتیبانی می کند و ارتباطات صوتی و تصویری دو طرفه را برای همکاری از راه دور فعال می کند.
- مجوز تعاملی چند جانبه اختیاری برای ادغام یکپارچه با پلتفرمهای کنفرانس ویدیویی شخص ثالث، با پشتیبانی از پروتکلهای استاندارد.
میکروفون بی سیم:
- میزبان گیرنده UHF، پشتیبانی از دسترسی میکروفون دستی بی سیم، برای تقویت صدای محلی، ضبط کنفرانس، تقویت سخنرانی کنفرانس ویدئویی؛
پروژکتور صفحه نمایش بی سیم:
- پشتیبانی از نمایش بی سیم تصویر دسکتاپ یک دستگاه قابل حمل، تلفن هوشمند یا تبلت روی صفحه با استفاده از یک دانگل کوچک یا کلاینت نمایش صفحه نمایش.
سوئیچ شبکه POE:
- از منبع تغذیه IPC، تصویر و کنترل روی یک کابل پشتیبانی می کند، سیم کشی و نصب را ساده می کند.
- کنترل شبکه TCP/UDP برای دستگاه های شخص ثالث، یکپارچه سازی سیستم را افزایش می دهد.
- اسناد رابط API را برای ادغام های سفارشی فراهم می کند.
ضبط و پخش محلی:
- پشتیبانی از ضبط محلی 4 تا 6 جریان ویدیویی، ذخیره سازی و دسترسی آسان ویدیو را امکان پذیر می کند.
- ایده آل برای ضبط جلسات، پخش زنده رویداد و جلسات آموزشی.
رابط ورودی/خروجی:
- از ادغام با سیستم های تعاملی توزیع شده چند رسانه ای برای زمان بندی و فرمان توزیع شده پشتیبانی می کند.
- چندین گزینه I/O را برای اتصال و مدیریت سیستم انعطاف پذیر ارائه می دهد.
دسترسی IPC:
- پشتیبانی از حداکثر 16 ورودی ویدئو IPC، با قابلیت کنترل خروجی و ضبط محلی.
- ایده آل برای محیط هایی که نیاز به نظارت تصویری و ادغام نظارت دارند.
پایدار و قابل اعتماد:
- ساخته شده بر روی یک سیستم لینوکس تعبیه شده، ایمنی در برابر ویروس ها را تضمین می کند و یک محیط عملیاتی امن را فراهم می کند.
- طراحی ساختار درجه حامل برای عملکرد مداوم 24/7، سیستم را بسیار قابل اعتماد و مناسب برای برنامه های کاربردی حیاتی می کند.
- دستگاه را می توان در کابینت استاندارد نصب کرد یا به طور مستقل از آن استفاده کرد و گزینه های نصب انعطاف پذیر را ارائه می دهد.
- ال سی دی پنل جلو برای نظارت آسان و به روز رسانی وضعیت.
- سوئیچ قدرت دوگانه (قدرت سخت و توان نرم) برای عملکرد بدون درز و عملکرد آماده به کار/بیدار شدن سیستم.

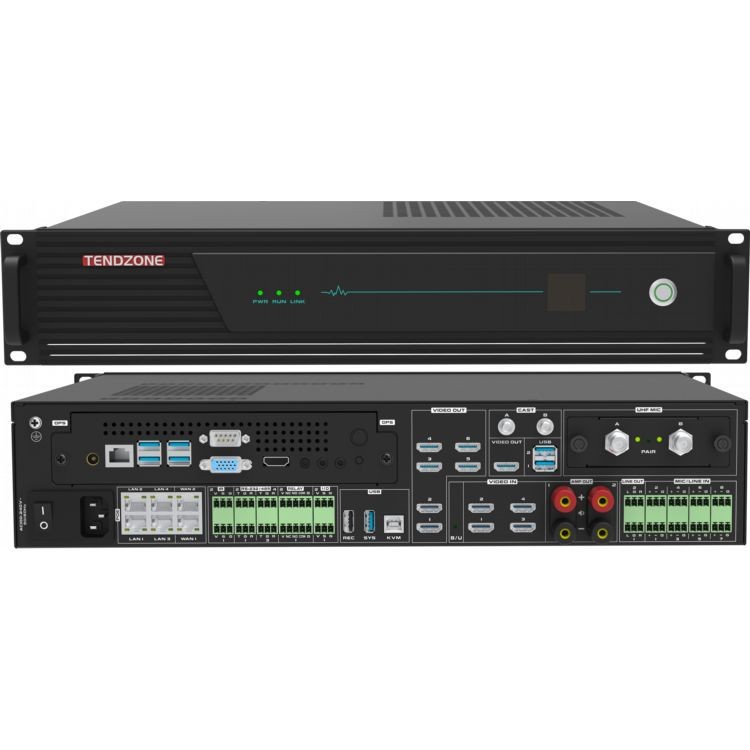

تصویر پنل پشتی:
(1) کامپیوتر OPS ( 2 ) سوئیچ پاور میزبان (3) برق میزبان ( 4 ) پورت اترنت گیگابیتی * 6 (4 مورد از آنها POE) ( 5 ) رابط مادون قرمز مادون قرمز * 2 ( 6 ) RS-232/485 رابط * 3 + RS-232/485 پورت اشکال زدایی * 1 ( 7 ) پورت کنترل ELAY * 2 ( ولتاژ و جریان: 12 ولت / نه بیشتر از 1 آمپر ) پورت خروجی HDMI* 6 ( 1 1 ) پورت ورودی HDMI *4 ( 1 2 ) ترمینال تقویت کننده 100W@8 اهم * 2 جفت ( 13 ) خروجی استریو ترمینال L/R Phoenix * 2 ( در مجموع 4 خروجی صوتی مستقل ) (14) پورت ورودی MIC/LINE * 8 (15) پروژکتور بی سیم CAST (16) ماژول بلندگوی بی سیم UHF
تگ های محبوب: پردازنده یکپارچه دوازده در یک، تولید کنندگان پردازنده یکپارچه دوازده در یک چین، تامین کنندگان، کارخانه
مشخصات
|
پروژه |
مشخصات |
|
ایمن و پایدار |
اتخاذ معماری سیستم درجه صنعتی، توسعه یافته بر اساس سیستم LINUX، بدون ویروس |
|
رابط داده |
2 USB Type-A، 1 USB Type-B |
|
دوربین تحت شبکه |
12 دوربین شبکه محلی، 4 انتقال شبکه |
|
کدک ویدیویی |
حداکثر 4 کانال کدگذاری 1080P60، حداکثر 4 کانال رمزگشایی 1080P@60، یا 8 کانال رمزگذاری 1080P@30 و 8 کانال رمزگشایی 1080P@30. |
|
پروتکل صوتی و تصویری |
صدا از G.711، G.722، G722.1، G722.1C، AAC پشتیبانی می کند و از رمزگشایی جریان های کد صوتی پشتیبانی می کند. ویدیو از H.264HP، MP، BP، H265MP پشتیبانی می کند |
|
نمایش ترمینال |
عملکرد تقسیم ویدئو داخلی، که میتواند ترکیب یک صفحه/تصویر در تصویر/تصویر خارج از تصویر، پوشش زیرنویس، پوشش نام ترمینال و نمایش لوگوی ایستگاه را در تک، دو، سه، چهار، پنج، شش، انجام دهد. هفت، هشت، نه، ده، سیزده و شانزده صفحه نمایش تقسیم شده |
|
کنترل پنل |
از انواع پانل های کنترل پشتیبانی می کند، اختیاری 10.1-صفحه نمایش لمسی سیمی Android (استاندارد بدون پایه دیواری، بدون پشتیبانی POE)، 10.1-صفحه نمایش لمسی دسکتاپ شبکه PoE شبکه، 10.{{5. }}صفحه نمایش لمسی دیواری PoE شبکه اینچی (استاندارد با جعبه پایینی دیواری) |
|
نرخ کدک |
حداکثر 16 کانال کدک 1080P، 512Kbps~16Mbps در هر کانال |
|
ورودی صوتی |
8-ورودی ترمینال Phoenix راه (پشتیبانی از ورودی MIC فانتوم پاور 48 ولت یا ورودی خطی خطی)، 4 -ورودی صوتی تعبیهشده HDMI، 1- ورودی صوتی OPS راه، 1-راه ورودی صوتی بیسیم (اختیاری)، 1-ورودی صوتی ماژول گفتار بیسیم راه (اختیاری) |
|
خروجی صدا |
4-خروجی صوتی راه خروجی (یا 2 جفت خروجی استریو ترمینال L/R Phoenix)، 2-خروجی تقویت کننده دیجیتال راه 100 وات@8 اهم (یا 2-راه 150 وات@4 اهم دیجیتال خروجی تقویت کننده) , 2 -راه خروجی صوتی تعبیه شده HDMI ; پشتیبانی از تنظیم صدا، صدا از همگام سازی و میکس پشتیبانی می کند. HDMI OUT1 از تقویت همه ورودیهای صوتی پشتیبانی میکند، HDMI OUT2~HDMI OUT6 فقط از تقویت صدای جریانی شبکه RSTP پشتیبانی میکند. |
|
ورودی ویدیو |
4 رابط ورودی HDMI , 16 ورودی دوربین شبکه IP . HDMI IN1 و HDMI IN3 از ورودی با حداکثر وضوح 4K30 و HDMI IN2 و HDMI IN4 ورودی با حداکثر وضوح 1920*1080@60 پشتیبانی می کنند. |
|
خروجی ویدیو |
1) 6- رابط خروجی HDMI کانال، که HDMI OUT2~HDMI OUT6 خروجی های سیگنال همولوگ هستند. HDMI OUT1 حداکثر وضوح خروجی 4K30 را پشتیبانی می کند و HDMI OUT2~HDMI OUT6 حداکثر وضوح خروجی 1920*1080@60 را پشتیبانی می کند. 2) هنگامی که رایانه داخلی OPS جلسه Tencent را باز می کند (اگر دوربین به HDMI IN متصل باشد)، صفحه رایانه داخلی OPS فقط می تواند از HDMI OUT1 خروجی بگیرد و HDMI OUT2~6 فقط می تواند صفحه نمایش را نمایش دهد. دوربین متصل به HDMI IN؛ 3) هنگامی که OPS داخلی جلسه Tencent را باز می کند (زمانی که فقط یک دوربین USB به طور مستقیم به پورت USB OPS به عنوان مجموعه دوربین جلسه Tencent متصل است)، صفحه کامپیوتر داخلی OPS را می توان از HDMI OUT1 خروجی گرفت. 6; 4) هنگامی که Tencent Meeting در حال انجام نیست، خروجی HDMI OUT1 و HDMI OUT2~6 را می توان از نمایش بی سیم صفحه نمایش، کامپیوتر OPS داخلی، و HDMI IN1~4 انتخاب کرد. |
|
پردازش صدا |
پشتیبانی از لغو خودکار اکو (AEC)، کنترل بهره خودکار (AGC)، لغو/کاهش خودکار نویز (ANC /ANS)، لغو بازخورد خودکار (AFC)، ماتریس اختلاط (AM)، جبران خسارت بسته (PLC) |
|
پردازش ویدئو |
پشتیبانی از انطباق وضوح تصویر، سوئیچینگ، تخصیص، تقسیم صفحه، پیمایش نمایش همپوشانی زیرنویس، پوشش نام ترمینال، نمایش آرم ایستگاه و تنظیم پارامتر تصویر. زیرنویس و پوشش نام ترمینال از تنظیم موقعیت دلخواه پشتیبانی می کند. آرم ایستگاه از تنظیم موقعیت سمت چپ بالا، سمت راست بالا، پایین سمت چپ و پایین سمت راست پشتیبانی می کند و از تنظیم صفحه نمایش شفافیت پشتیبانی می کند. |
|
پروتکل ارتباطی |
SIP، BFCP جریان دوگانه، H.323، H.239، E.164، H.245، NAT، H.225، Q.931، RTSP، RTMP، TCP/IP، HTTP، FTP، TCP، UDP، NTP، RTP، RTCP، Telnet، TLS؛ |
|
رابط شبکه |
1 پورت WAN، 5 پورت LAN; یا 6 پورت شبکه را به طور کامل وصل کنید. 4 پورت شبکه از منبع تغذیه PoE پشتیبانی می کنند. توجه: اگر نیاز به اتصال به سوئیچ PoE شخص ثالث دارید، توصیه می کنیم از پورت شبکه ای که از PoE پشتیبانی نمی کند برای اتصال به سوئیچ PoE طرف مقابل استفاده کنید تا مطمئن شوید که یکی از پورت های شبکه برق PoE خارجی را تامین نمی کند. . سعی کنید با استفاده از رابط های PoE مستقیماً به یکدیگر متصل نشوید. |
|
عملکرد مخلوط کردن |
همچنین از صدای محلی، صدای تعبیهشده HDMI و جریانهای دسترسی شبکه RTSP از راه دور که وارد میکس میشوند، پشتیبانی میکند و میتواند به صورت پویا میکس را انتخاب کند. همچنین از ورودی صوتی OPS داخلی، ورودی صوتی نمایش بی سیم داخلی (اختیاری) و ورودی صوتی ماژول بی سیم بی سیم داخلی (اختیاری) که وارد میکسر می شود، پشتیبانی می کند. |
|
کنترل مرکزی |
کنترل مرکزی تک لمسی: سیستم سوئیچ، تنظیم صدای خروجی، منبع سیگنال سوئیچ، کنترل دوربین، کنترل ضبط و پخش، تماس از راه دور، کنترل محیط و غیره. پشتیبانی از تامین برق 12 ولت به کنترل پنل از طریق پورت RELAY. |
|
رابط کنترل محیطی |
٪7b٪7b0٪7d٪7dway RS٪7b٪7b1٪7d٪7d٪2f485 interface٪2c 1*RS232٪2fRS485 DEBUG ٪2c ٪7b٪7b6٪7d٪7dway RELAY٪2c ٪7b٪7b7٪7d٪7dway I٪2fO٪2c ٪7b٪7b8٪7d٪7dway مادون قرمز IR |
|
ویدئو کنفرانس |
پشتیبانی از تماس های ویدئو کنفرانس نقطه به نقطه H.323 و ارسال جریان کمکی. پشتیبانی از تماس های ویدئو کنفرانس نقطه به نقطه SIP و ارسال جریان کمکی. یک دستگاه حداکثر از 6-کنفرانسهای حزبی (از طریق پروتکل SIP) پشتیبانی میکند، از ایجاد چندین الگوی کنفرانس پشتیبانی میکند، از کنفرانسهای زمانبندیشده پشتیبانی میکند، و بهطور خودکار کنفرانسها را طبق زمان برنامهریزیشده تشکیل میدهد. شما می توانید ترمینال های جدید را برای پیوستن به کنفرانس در طول کنفرانس دعوت کنید، یا ترمینال را از کنفرانس خارج کنید. می توانید هر مکان را بی صدا/لغو کنید، یا همه مکان ها را با یک کلیک بی صدا/لغو کنید. هنگام استفاده از پروتکل H.323، ثبت نام GK پشتیبانی می شود و می توان از طریق شماره های کوتاه تماس برقرار کرد. هنگام استفاده از پروتکل SIP، ثبت SIP پشتیبانی می شود و می توان از طریق شماره های کوتاه تماس برقرار کرد. |
|
جریان فشاری |
از پخش جریانی کمتر از ۸ پلتفرم پخش زنده مختلف به طور همزمان پشتیبانی کنید |
|
عملکرد پخش زنده |
تا 10-چندپست کانال، پخش زنده و درخواستی را پشتیبانی می کند |
|
عملکرد ضبط |
پشتیبانی از استفاده به عنوان پایانه و مشتری پخش ضبط و پخش، با حداکثر 4 جریان ضبط محلی (یا ضبط 1 4K تصویر)، فرمت فایل ضبط و پخش MP4 است، از کپی خودکار درایوهای فلش USB پشتیبانی می کند. ارتقاء اجباری سیستم درایو فلش USB و بازیابی تنظیمات اولیه، پشتیبانی از مدیریت محتوای فایل ضبط (دانلود/صادرات/ویرایش/حذف) |
|
هارد دیسک داخلی |
هارد دیسک استاندارد 2 ترابایت 3.{2}}اینچی درجه نظارت، می تواند از طریق USB به هارد دیسک 12 ترابایتی ارتقا یابد |
|
ارتباطات شبکه ای |
پشتیبانی از 4 -میکس و پخش صدا، پشتیبانی از خواب و بیداری شبکه، سوئیچ سیستم با یک لمس |
|
عملکرد تعمیر و نگهداری |
پشتیبانی از مدیریت رابط وب، پیکربندی سریع پورت های دستگاه، پشتیبانی از اصلاح رمز عبور پورت وب، تغییر آدرس IP، بازنشانی کارخانه، ارتقاء نرم افزار، چراغ نشانگر، یادگیری مادون قرمز، مدیریت گزارش، اشکال زدایی پورت سریال، اشکال زدایی از راه دور Telnet، مدیریت عملیات و نگهداری از راه دور |
|
ماژول کامپیوتر OPS داخلی |
1) ماژول کامپیوتر OPS (نسخه ویندوز)، پیکربندی استاندارد یکپارچه کامپیوتر نسل یازدهم OPS، حافظه 16G، هارد دیسک 512G، نصب شده با سیستم عامل Windows 11 Professional. 2) عملکرد کنفرانس Tencent را می توان نصب کرد و از استفاده از سیگنال های ویدیویی و صوتی خارجی به عنوان دوربین و میکروفون کنفرانس Tencent پشتیبانی می کند. در همان زمان، رابط ویدئویی کنفرانس Tencent را می توان از طریق رابط محلی HDMI OUT1 خروجی و از طریق رابط صوتی محلی تقویت کرد. 3) رابط HDMI OUT2 به عنوان تنها منبع اکتساب برای ورودی ویدئو کنفرانس Tencent استفاده می شود. |
|
عملکرد نمایش بی سیم صفحه نمایش |
1) ماژول طرح بی سیم اختیاری صفحه نمایش از انتقال بی سیم تصاویر دسکتاپ ترمینال PC/تلفن همراه/PAD به گره های ابری بیش از حد همگرا از طریق فرستنده نمایش بی سیم صفحه نمایش یا کلاینت طرح ریزی صفحه، و خروجی از طریق رابط محلی HDMI OUT برای تحقق اشتراک گذاری بی سیم پشتیبانی می کند. عملکردهایی مانند اشتراک گذاری تصویر / ارائه / فایل ویدیویی / همکاری اداری. 2) USB1 برای جفت شدن با فرستنده نمایش بی سیم صفحه نمایش استفاده می شود. USB2 برای ارتقاء نسخه نرم افزاری ماژول دریافت پروجکشن صفحه نمایش بی سیم استفاده می شود. 3) آنتن ماژول گیرنده بی سیم را می توان تا سقف اتاق کنفرانس گسترش داد تا سیگنال دریافت صفحه نمایش بی سیم را افزایش دهد. |
|
ماژول بی سیم داخلی داخلی |
ماژول میکروفون بی سیم/گیره یقه/هدست اختیاری، که از جفت شدن با گره های ابری بیش از حد همگرا به عنوان منبع صدا برای تقویت صدای محلی، ضبط محلی و پخش ضبط کنفرانس، و تقویت سخنرانی کنفرانس ویدئویی پشتیبانی می کند. ماژول دریافت گفتار بی سیم UHF، از 2 میکروفون به طور همزمان پشتیبانی می کند. |
|
نصب و راه اندازی |
نصب کابینت استاندارد 2 U Telecom، توصیه می شود آن را نزدیک به تجهیزات جانبی نصب کنید تا بار کاری سیم کشی کاهش یابد. |
|
اندازه دستگاه |
اندازه محصول: عرض*ارتفاع*عمق 436.8mm*89mm*320mm |
|
ولتاژ و جریان ورودی |
AC100٪ 7e240V ٪ 2f50٪ 7e60Hz |
|
مصرف برق دستگاه |
بدون خروجی بلندگوی خارجی و دستگاه مجهز به POE: مصرف برق معمولی هنگامی که دو بلندگوی خارجی و یک دستگاه POE خارجی متصل هستند: مصرف انرژی در بار کامل |
|
وزن تجهیزات |
وزن خالص کل دستگاه 9.3 کیلوگرم و وزن کل با بسته بندی 12 کیلوگرم است. |
|
دمای عملیاتی |
0~45 درجه کار |
|
ارتفاع رطوبت |
10% تا 90% ارتفاع کمتر یا مساوی 5000 متر |
80W
350 W
