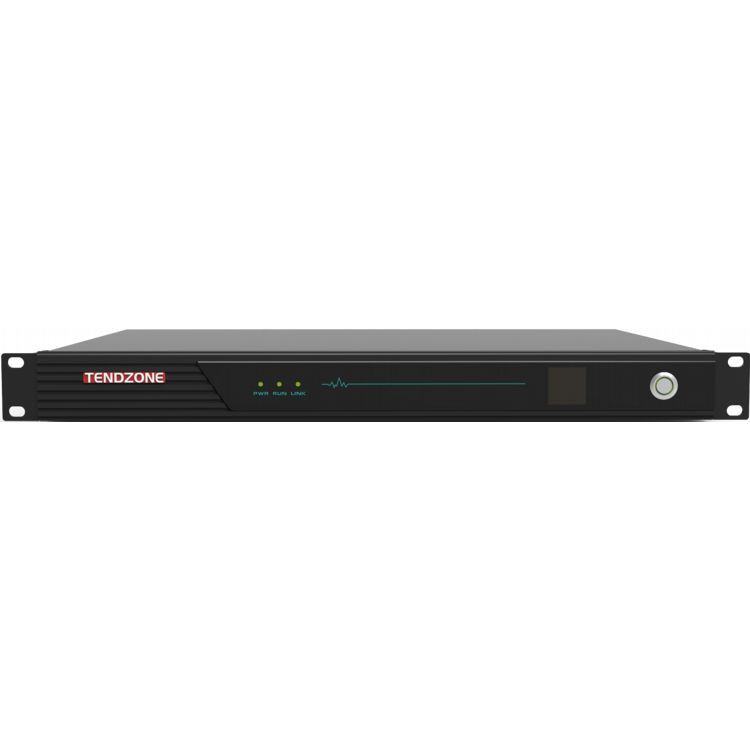

CLIBER-1008 نمای کلی
CLIMBER-1008 جدیدترین میزبان ترمینال چند منظوره 9-در-1 است که توسط Tendzone توسعه یافته و از سالها تخصص در توسعه محصول یکپارچه بهره میبرد. CLIMBER{3}} شامل طیف گسترده ای از عملکردها از جمله: کنترل محیطی محیطی، سوئیچینگ ماتریس ویدئو، پردازنده صوتی، تقویت کننده برق، سوئیچ PoE، کنفرانس ویدئویی از راه دور، ضبط و پخش محلی، کنترل لمسی متمرکز، سیستم ورودی و کدهای توزیع شده است. , IPC Access و غیره این ویژگی ها باعث می شود CLIMBER{4}} یک راه حل ایده آل برای اتاق های کنفرانس چند رسانه ای، کلاس های درس هوشمند، سالن های سخنرانی، و مکان های چند منظوره. این برنامه از سناریوهای عملیاتی مختلف پشتیبانی می کند و به کاربران امکان می دهد جلسات محلی، کنفرانس های از راه دور، پخش زنده، جلسات آموزشی، نظارت و آموزش را برگزار کنند.
CLIMBER{0}} میتواند بهطور مستقل روی یک شبکه کار کند و به طور هوشمند با طیف وسیعی از لوازم جانبی چندرسانهای صوتی و تصویری و همچنین کنترلهای محیطی ارتباط برقرار کند. این طراحی نه تنها باعث صرفه جویی در فضای تجهیزات می شود، بلکه رابط های عملیاتی مختلف و راحت و بصری را در اختیار کاربران قرار می دهد.
سری CLIMBER-1008 از نسل جدیدی از تراشههای پردازش رسانه پشتیبانی میکند که قابلیتهای پردازش را بهطور قابلتوجهی افزایش میدهد و از کدکهای ویدیویی H.{1}K@60 پشتیبانی میکند. این پیشرفت کیفیت تصویر و صدا را بهبود می بخشد و تجربه ای با کیفیت بالا را برای کاربران ارائه می دهد.

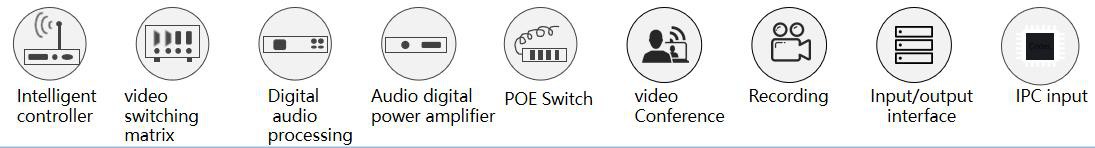

ویژگی ها
کنترل متمرکز هوشمند:
- کنترل یکپارچه تجهیزات چند رسانه ای، از طریق تبلت کنفرانس برای رسیدن به خود صوتی و تصویری، ویدئو کنفرانس، ضبط و پخش، مدیریت یکپارچه لوازم جانبی شخص ثالث.
- با رابط های کنترل مرکزی مشترک مانند RS232/485/IR/IO/RELEY.
- از کنترل پروتکل Zigbee IoT پشتیبانی می کند.
- از کنترل دو جهته از طریق یک لینک سریال پشتیبانی می کند.
- برای جلوگیری از تداخل و قطع اتصال از محافظ، کنترل سیمی را با کنترل اینترنت اشیا بی سیم ترکیب می کند.
کیفیت بالاماتریس ویدیویی 4K
- ماتریس ویدئویی سوئیچینگ بدون درز 4 در 2 از 4K60 HD
- پشتیبانی از برنامه های مختلف صحنه، مانند: اتاق کنفرانس چند رسانه ای، کلاس چند رسانه ای و صحنه های دیگر،
- پشتیبانی از کنترل متمرکز محلی، نمایشگر، تقویت صدا و سایر نیازها
- از فناوری کدک پلت فرم سیستم تعاملی توزیع شده اطلاعات چندرسانه ای (MIDIS) پشتیبانی می کند و به عنوان یک ماشین رابط ورودی/خروجی توزیع شده استفاده می شود.
پردازنده صوتی دیجیتال
- 8-داخل-4-رابط صوتی با امکانات کامل، صدای شبکه داخلی و صدای HDMI،
- ساخته شده در الگوریتم صوتی 5A که به طور موثر طنین و نویز را در محیط های کلاس حذف می کند.
- آمپلی فایر دیجیتال داخلی با توان نامی 2*100 وات.
ویدئو کنفرانس:
- ترمینال کنفرانس ویدیویی با عملکرد ضبط و پخش محلی
- پشتیبانی از تماس های SIP تعاملی از راه دور، پاسخگویی به الزامات تعامل دو طرفه صوتی و تصویری از راه دور
- اختیاری ساخته شده در مجوز تعاملی چند شخص، پشتیبانی از دسترسی به پروتکل استاندارد پلت فرم کنفرانس ویدئویی شخص ثالث.
سوئیچ شبکه POE:
- پشتیبانی از منبع تغذیه IPC، تصویر و کنترل یک خطی،
- پشتیبانی از دستگاه های شخص ثالث کنترل شبکه TCP/UDP،
- می تواند اسناد رابط API را ارائه دهد.
ضبط و پخش محلی:
- پشتیبانی از ضبط 4 تا 6 جریان ویدئوی محلی، ضبط جلسات و ذخیره سازی ویدئو.
رابط ورودی/خروجی:
- پشتیبانی از دسترسی به سیستم تعاملی توزیع شده چند رسانه ای برای دستور زمان بندی توزیع شده.
دسترسی IPC:
- پشتیبانی از 12 دسترسی ویدئویی IPC و برای خروجی محلی، ضبط و غیره.
پایدارو قابل اعتماد
- سیستم لینوکس تعبیه شده بدون آلودگی به ویروس استفاده می شود.
- میزبان طراحی ساختار درجه حامل را اتخاذ می کند، محصول پایدار و قابل اعتماد است و برای عملیات طولانی مدت 7 * 24 ساعت مناسب است.
- دستگاه را می توان در کابینت 1U یا به صورت مستقل نصب کرد. ال سی دی در پنل جلویی نمایش داده می شود
- دو کلید پاور، یک سوئیچ پاور سخت و یک کلید پاور نرم، می توانند با هم کار کنند تا دستگاه بتواند وارد حالت آماده به کار یا بیدار شدن در حالت خواب شود.

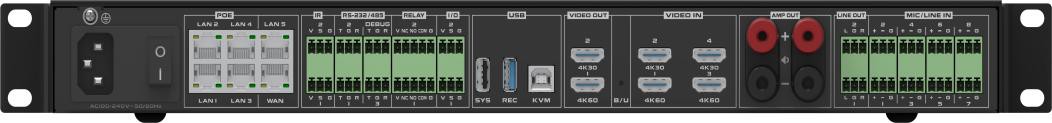

تصویر پنل پشتی:
(1) منبع تغذیه میزبان ( 2 ) سوئیچ برق میزبان ( 3 ) پورت اترنت گیگابیتی * 6 (4 مورد از آنها POE) (4) رابط مادون قرمز مادون قرمز * 2 (5) رابط RS{8}}/485 رابط * {{ 10}} اشکال زدایی RS232/485 * 1 ( 6 ) R ELAY پورت کنترل * 2 ( ولتاژ و جریان: 12 ولت / نه بیشتر از 1 آمپر * 2 ( 10 ) پورت ورودی HDMI * 4 ( 11 ) پایانه های تقویت کننده * 2 جفت ( 12 ) L/R خروجی استریو ترمینال فینیکس * 2 (13) پورت ورودی MIC/LINE * 8
تگ های محبوب: پردازنده یکپارچه نه در یک، تولید کنندگان پردازنده یکپارچه نه در یک چین، تامین کنندگان، کارخانه
مشخصات
|
پروژه |
کوهنورد-1008 |
|
ایمن و پایدار |
اتخاذ معماری سیستم درجه صنعتی، توسعه یافته بر اساس سیستم LINUX، بدون ویروس |
|
رابط داده |
2 USB Type-A، 1 USB Type-B |
|
دوربین تحت شبکه |
12 دوربین شبکه محلی، 4 انتقال شبکه |
|
کدک ویدیویی |
پشتیبانی از کدگذاری و رمزگشایی ویدیو تا 4K60. پشتیبانی از حداکثر 4 کانال کدگذاری 1080P60 و حداکثر 4 کانال رمزگشایی 1080P@60. یا 8 کانال کدگذاری 1080P@30 و 8 کانال رمزگشایی 1080P@30. |
|
پروتکل صوتی و تصویری |
صدا از G.711، G.722، G722.1، G722.1C، AAC پشتیبانی می کند و از رمزگشایی جریان های کد صوتی پشتیبانی می کند. ویدیو از H.264HP، MP، BP، H265MP پشتیبانی می کند |
|
نمایش ترمینال |
عملکرد تقسیم ویدئو داخلی، که میتواند ترکیب یک صفحه/تصویر در تصویر/تصویر خارج از تصویر، پوشش زیرنویس، پوشش نام ترمینال و نمایش لوگوی ایستگاه را در تک، دو، سه، چهار، پنج، شش، انجام دهد. هفت، هشت، نه، ده، سیزده و شانزده صفحه نمایش تقسیم شده |
|
کنترل پنل |
از انواع پانل های کنترل پشتیبانی می کند، اختیاری 10.1-صفحه نمایش لمسی سیمی Android (استاندارد بدون پایه دیواری، بدون پشتیبانی POE)، 10.1-صفحه نمایش لمسی دسکتاپ شبکه PoE اینچی، 10.{{5. }}صفحه نمایش لمسی دیواری PoE شبکه اینچی (استاندارد با جعبه پایینی دیواری) |
|
نرخ کدک |
حداکثر 16 کانال کدک 1080P، 512Kbps~16Mbps در هر کانال |
|
ورودی صوتی |
8-ورودی ترمینال Phoenix راه (پشتیبانی از ورودی MIC فانتوم پاور 48 ولت یا ورودی خطی خطی) , 4- ورودی صوتی تعبیه شده HDMI راهنما |
|
خروجی صدا |
4-خروجی صوتی راه خروجی (یا 2 جفت خروجی استریو ترمینال L/R Phoenix)، 2-خروجی تقویت کننده دیجیتال راه 100W@8 اهم (یا 2-راه 150W@4 اهم دیجیتال خروجی تقویت کننده) , 2-راه خروجی صوتی تعبیه شده HDMI ; پشتیبانی از تنظیم صدا، صدا از همگام سازی و میکس پشتیبانی می کند |
|
ورودی ویدیو |
4 رابط ورودی HDMI , 16 ورودی دوربین شبکه IP . HDMI IN1 و HDMI IN3 از ورودی با حداکثر وضوح 4K30 و HDMI IN2 و HDMI IN4 ورودی با حداکثر وضوح 1920*1080@60 پشتیبانی می کنند. |
|
خروجی ویدیو |
2 رابط خروجی HDMI، HDMI OUT1 و HDMI OUT2 از حداکثر وضوح خروجی 4K30 پشتیبانی می کنند. |
|
پردازش صدا |
پشتیبانی از لغو خودکار اکو (AEC)، کنترل بهره خودکار (AGC)، لغو/کاهش خودکار نویز (ANC /ANS)، لغو بازخورد خودکار (AFC)، ماتریس اختلاط (AM)، جبران خسارت بسته (PLC) |
|
پردازش ویدئو |
پشتیبانی از انطباق وضوح تصویر، سوئیچینگ، تخصیص، تقسیم صفحه، نمایش همپوشانی زیرنویس، پوشش نام ترمینال، نمایش آرم ایستگاه و تنظیم پارامتر تصویر. زیرنویس و پوشش نام ترمینال از تنظیم موقعیت دلخواه پشتیبانی می کند. آرم ایستگاه از تنظیم موقعیت سمت چپ بالا، سمت راست بالا، سمت چپ پایین و پایین سمت راست پشتیبانی می کند و از تنظیم صفحه نمایش شفافیت پشتیبانی می کند. |
|
پروتکل ارتباطی |
SIP، BFCP جریان دوگانه، H.323، H.239، E.164، H.245، NAT، H.225، Q.931، RTSP، RTMP، TCP/IP، HTTP، FTP، TCP، UDP، NTP، RTP، RTCP، Telnet، TLS؛ |
|
رابط شبکه |
1 پورت WAN، 5 پورت LAN; یا 6 پورت شبکه را به طور کامل وصل کنید. 4 پورت شبکه از منبع تغذیه PoE پشتیبانی می کنند. توجه: اگر نیاز به اتصال به سوئیچ PoE شخص ثالث دارید، توصیه می کنیم از پورت شبکه ای که از PoE پشتیبانی نمی کند برای اتصال به سوئیچ PoE طرف مقابل استفاده کنید تا مطمئن شوید که یکی از پورت های شبکه برق PoE خارجی را تامین نمی کند. . سعی کنید با استفاده از رابط های PoE مستقیماً به یکدیگر متصل نشوید. |
|
عملکرد مخلوط کردن |
از صدای محلی، صدای تعبیه شده HDMI و جریان های دسترسی به شبکه RTSP صوتی از راه دور که وارد میکس می شوند پشتیبانی می کند و می تواند به صورت پویا میکس را انتخاب کند. |
|
کنترل مرکزی |
کنترل مرکزی تک لمسی: سیستم سوئیچ، تنظیم صدای خروجی، منبع سیگنال سوئیچ، کنترل دوربین، کنترل ضبط و پخش، تماس از راه دور، کنترل محیط و غیره. |
|
رابط کنترل محیطی |
٪7b٪7b0٪7d٪7dway RS٪7b٪7b1٪7d٪7d٪2f485 interface٪2c 1*RS232٪2fRS485 DEBUG ٪2c ٪7b٪7b6٪7d٪7dway RELAY٪2c ٪7b٪7b7٪7d٪7dway I٪2fO٪2c ٪7b٪7b8٪7d٪7dway مادون قرمز IR |
|
ویدئو کنفرانس |
پشتیبانی از تماس های ویدئو کنفرانس نقطه به نقطه H.323 و ارسال جریان کمکی. پشتیبانی از تماس های ویدئو کنفرانس نقطه به نقطه SIP و ارسال جریان کمکی. یک دستگاه حداکثر از 6-کنفرانسهای حزبی (از طریق پروتکل SIP/H.323) پشتیبانی میکند، از ایجاد چندین الگوی کنفرانس پشتیبانی میکند، از کنفرانسهای برنامهریزیشده پشتیبانی میکند، و بهطور خودکار کنفرانسها را طبق زمان برنامهریزیشده تشکیل میدهد. شما می توانید ترمینال های جدید را برای پیوستن به کنفرانس در طول کنفرانس دعوت کنید، یا ترمینال را از کنفرانس خارج کنید. میتوانید هر مکان را بیصدا/لغو کنید، یا همه مکانها را با یک کلیک بیصدا/لغو کنید. هنگام استفاده از پروتکل H.323، ثبت نام GK پشتیبانی می شود و می توان از طریق شماره های کوتاه تماس برقرار کرد. هنگام استفاده از پروتکل SIP، ثبت SIP پشتیبانی می شود و می توان از طریق شماره های کوتاه تماس برقرار کرد. در طول کنفرانس ویدئویی، از انتقال رمزگذاری شده صدا و تصویر، رمزگذاری تماس نقطه به نقطه، و رمزگذاری تماس ویدیویی کنفرانس چند طرفه پشتیبانی می کند تا از شنود صدا و تصویر در کل کنفرانس جلوگیری کند. |
|
جریان فشاری |
از پخش جریانی کمتر از ۸ پلتفرم پخش زنده مختلف به طور همزمان پشتیبانی کنید |
|
پخش زنده |
تا 10-چندپخشی، پخش زنده و درخواستی را پشتیبانی میکند |
|
عملکرد ضبط |
پشتیبانی از استفاده به عنوان پایانه و مشتری پخش ضبط و پخش، با حداکثر 4 جریان ضبط محلی (یا ضبط 1 4K تصویر)، فرمت فایل ضبط و پخش MP4 است، از کپی خودکار درایوهای فلش USB پشتیبانی می کند. ارتقاء اجباری سیستم درایو فلش USB و بازیابی تنظیمات اولیه، پشتیبانی از مدیریت محتوای فایل ضبط (دانلود/صادرات/ویرایش/حذف) |
|
سیستم های توزیع شده |
می توان از آن به عنوان یک ماشین رابط ورودی و خروجی یک سیستم توزیع شده استفاده کرد و از دسترسی به یک سیستم توزیع شده برای رفع نیازهای مشتریان مختلف (مانند کلاینت Android، کلاینت IOS، مشتری Hongmeng، مشتری WINDOWS، مشتری Kylin و غیره) پشتیبانی می کند. ) برای کنترل بصری و نمایش توزیع شده روی صفحه؛ از تطبیق با سیستم های کنترل توزیع شده چند رسانه ای پشتیبانی می کند، از کنترل دستگاه از طریق پیش نمایش تصویر بصری پشتیبانی می کند، از استفاده به عنوان پایانه گره توزیع شده پشتیبانی می کند و اتصال بین دستگاه ها را درک می کند. |
|
پشتیبانی سیستم توزیع شده |
هنگامی که با یک سیستم توزیع شده استفاده می شود، گره ابری بیش از حد همگرا از گسترش کانال های ورودی و خروجی صوتی، تصویری و کنترلی در ارتباط با ماشین رابط ورودی و ماشین رابط خروجی پشتیبانی می کند. تصویر ورودی رابط HDMI گره ابری بیش از حد همگرا را می توان مستقیماً از طریق شبکه برای خروجی اتصال صفحه نمایش بزرگ به دستگاه رابط خروجی خروجی داد. تصویر ماشین رابط ورودی همچنین می تواند مستقیماً از طریق انتقال شبکه به رابط HDMI گره ابری بیش از حد همگرا ارسال شود. هر رابط خروجی HDMI از چندین ترکیب صفحه (به عنوان مثال، عملکرد تقسیم صفحه) پشتیبانی می کند. |
|
هارد دیسک داخلی |
هارد دیسک استاندارد 2 ترابایت 3.{2}}اینچی درجه نظارت، می تواند از طریق USB به یک هارد دیسک موبایل 12 ترابایتی گسترش یابد |
|
ارتباطات شبکه ای |
پشتیبانی از 4 -میکس و پخش صدا، پشتیبانی از خواب و بیداری شبکه، سوئیچ سیستم با یک لمس |
|
عملکرد تعمیر و نگهداری |
پشتیبانی از مدیریت رابط وب، پیکربندی سریع پورت های دستگاه، پشتیبانی از اصلاح رمز عبور پورت وب، تغییر آدرس IP، بازنشانی کارخانه، ارتقاء نرم افزار، چراغ نشانگر، یادگیری مادون قرمز، مدیریت گزارش، اشکال زدایی پورت سریال، اشکال زدایی از راه دور Telnet، مدیریت عملیات و نگهداری از راه دور |
|
نصب و راه اندازی |
نصب کابینت استاندارد 1 U مخابرات، توصیه می شود آن را نزدیک به تجهیزات جانبی نصب کنید تا بار کاری سیم کشی کاهش یابد. |
|
اندازه دستگاه |
اندازه محصول: عرض*ارتفاع*عمق4 36.8 میلیمتر* 45 میلیمتر* 318 میلیمتر اندازه بسته بندی: عرض * ارتفاع * عمق 560 میلی متر * 135 میلی متر * 408 میلی متر |
|
وزن تجهیزات |
وزن ناخالص 7.2 کیلوگرم (شامل مواد بسته بندی) |
|
ولتاژ و جریان ورودی |
AC100٪ 7e240V ٪ 2f50٪ 7e60Hz |
|
مصرف برق دستگاه |
بدون خروجی بلندگوی خارجی و دستگاه مجهز به POE: مصرف برق معمولی هنگامی که دو بلندگوی خارجی و یک دستگاه POE خارجی متصل هستند: مصرف انرژی در بار کامل |
|
دمای عملیاتی |
0~45 درجه کار |
|
ارتفاع رطوبت |
10% تا 90% ارتفاع کمتر یا مساوی 5000 متر |
40W
340 W
