بررسی اجمالی محصول

این دستگاه سوئیچینگ حرفه ای با کارایی بالا به طور موثر سیگنال های صوتی و تصویری را مدیریت می کند و آن را برای برنامه های مختلف از جمله پروژه های پخش و تلویزیونی، سالن های کنفرانس چند رسانه ای، نمایشگرهای بزرگ، آموزش تلویزیون و مراکز فرماندهی/کنترل ایده آل می کند.

از قالب های مختلف سیگنال از جمله CVBS ، YPBPR ، VGA ، DVI ، HDMI ، 3G/HD/SD-SDI ، HDBASET و نوری پشتیبانی می کند ، و از تعویض و انتقال یکپارچه بین انواع مختلف ورودی/خروجی اطمینان می دهد

ویژگی ها

32- ورودی و 32- خروجی رابط کارت سوئیچینگ صوتی و تصویری خروجی ؛
فناوری سوئیچینگ اتوبوس ، هر سیگنال نه تنها می تواند به نقطه به نقطه منتقل شود ، بلکه به تنهایی از طریق یک کانال اتوبوس نیز منتقل می شود و از نمایش در زمان واقعی همه تصاویر سیگنال اطمینان می دهد.
فرکانس و فناوری دو برابر خط می تواند با دو برابر کردن خط و فرکانس ، نمایش سیگنال های تصویر را تقویت کند.
سوئیچینگ یکپارچه ، بدون صفحه سیاه ، صفحه نمایش گیر ، لرزش ، پارگی و غیره در طی فرآیند سوئیچینگ.
انواع مختلف سیگنال موجود است: CVBS ، YPBPR ، VGA ، DVI ، HDMI ، 3G/HD/SD-SDI ، HDBASET ، نوری.
وضوح قابل تنظیم است، تا 4096 x 2160P@60Hz را پشتیبانی می کند.
کانال های خروجی را پشتیبانی کنید تا به صورت جداگانه یا به طور کامل باز شوند.
کارت ورودی بدون درز از عملکرد نمایش روی صفحه نمایش همپوشانی نویسه سفارشی OSD پشتیبانی می کند، که می تواند محتوای چینی سفارشی را در هر کانال ورودی در بالا سمت چپ، پایین سمت چپ، سمت راست بالا، پایین سمت راست و غیره پوشش داده و نمایش دهد و رنگ کاراکتر را می توان تنظیم کرد. ;
پشتیبانی از پورت سریال RS232 ، شبکه TCP/IP ، کنترل پنل جلویی ، پروتکل کنترل باز ؛
پشتیبانی از کنترل رابط کاربری رابط کاربری گرافیکی و طراحی انسانی.
اصلاح و سفارشی سازی اطلاعات EDID ؛
پشتیبانی از عملکرد پرس و جو وضعیت کانال ورودی و خروجی دستگاه.
پشتیبانی از ذخیره صحنه های متعدد و تماس.
درگاه سیگنال از وصل شدن داغ پشتیبانی می کند.

تگ های محبوب: 32x32 ماتریس ویدیوی ماژولار ترکیبی ، چین 32x32 ماتریس ویدیویی ماژولار هیبریدی تولید کنندگان ، تهیه کنندگان ، کارخانه

میزبان
توصیف کردن	حداکثر 32 ورودی و 32 رابط کارت سوئیچینگ صوتی و تصویری 32 خروجی را پشتیبانی می کند ، از مبادله داغ پشتیبانی می کند
کنترل کردن
پورت کنترل سریال	کانکتور زن DB9 RS232
پیکربندی پین	پین 2 TX، پین 3 RX، پین 5 GND
ساختار شاسی پانل	سیگنال قابل اتصال، 8 اسلات کارت ورودی را می توان با 8 کارت ورودی سیگنال وارد کرد، 8 اسلات کارت خروجی را می توان با 8 کارت خروجی سیگنال قرار داد
کنترل پنل جلو	دکمه
متعارف
دمای عملیاتی	-0-+50 درجه
رطوبت نسبی	10%-90%
منبع تغذیه	AC 100-240V , 50/60Hz , مصرف برق بدون بار میزبان 60W، به استثنای برد
اندازه شاسی (میلی متر)
vmc {{0}: 436.6l x 320.0w x 221.5h

کارت سیگنال ورودی-VMC{1}}I-HD-4K

سیگنال ورودی	سیگنال HDMI کانال {0}} ، سیگنال صوتی آنالوگ کانال {1}	مصرف برق	12.5W
اتصال دهنده های ورودی	بلوک ترمینال قابل اتصال 19-پین زن، 3-پین را تایپ کنید	عمق رنگ	8bit
نوع سیگنال	HDMI ، DVI-D ، شناسایی خودکار سیگنال های ورودی	پهنای باند	10.2gpbs
دما	درجه 0 درجه - +50	رطوبت	10% - 90%
قطعنامه	حداکثر وضوح ورودی 4096 x 2160p@60Hz ، Adaptive ورودی
قالب صوتی	صدای جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند، صدای خارجی از فرمت PCM پشتیبانی می کند.
استاندارد	پشتیبانی از HDMI1.4، HDCP2.2
مدیریت ادی	از عملکرد یادگیری EDID پشتیبانی کنید
سایر ویژگی ها	پشتیبانی از کروما ، روشنایی ، کنتراست ، دمای رنگ و تنظیمات مقدار وضوح ، عملکرد پوشش شخصیت پشتیبانی ، پلاگین داغ

کارت سیگنال ورودی-vmc -4 i-

سیگنال ورودی	4-سیگنال فیبر نوری کانال، تشخیص سیگنال ورودی خودکار	مصرف برق	24W
اتصال دهنده های ورودی	ماژول فیبر نوری	انواع داده ها	DVI/HDMI
حداکثر نرخ	10.2 گیگابیت بر ثانیه	رطوبت نسبی	10%-90%
درجه حرارت	0 درجه -+50 درجه	عمق رنگ	8bit ، 10bit ، 12bit ، 16bit
ماژول فیبر نوری
مشخصات رابط	رابط LC
سیگنال فیبر نوری	9 قطعنامه قابل تنظیم ، بالاترین وضوح ورودی 4096x2160@30Hz است
فاصله انتقال	نیاز به استفاده از فرستنده/گیرنده فیبر نوری ، 4096x2160@30Hz فیبر تک حالته حداکثر فاصله انتقال 2 کیلومتر ، چند حالته 300 متر است
حداکثر نرخ داده	10.2Gbit/s
دیگر
عمل	پشتیبانی از عملکرد پوشش کاراکتر و مبادله داغ

کارت سیگنال ورودی-vmc -4 i-hbt

ورودی ویدیویی
سیگنال ورودی	سیگنال HDBT کانال {0}} ، شناسایی سیگنال ورودی خودکار	سطح ورودی	TMDS 2.9V-3.3V
اتصال دهنده های ورودی	RJ45، با چراغ نشانگر دو رنگ زرد-سبز	امپدانس ورودی	خط دیفرانسیل 100Ω
مصرف برق	21W
ورودی صوتی
سیگنال ورودی	4-سیگنال استریو کانال	اتصال دهنده های ورودی	جک صوتی 3.5 میلی متری
امپدانس ورودی	75Ω	پاسخ فراوانی	20 هرتز-20K هرتز
کنترل کردن
سیگنال کنترل	4-سیگنال کنترل راه RS232	پورت کنترل	بلوک ترمینال پلاگین قابل پین {0}}
پروتکل	پشتیبانی از پروتکل RS232، پشتیبانی از IR، انتقال شفاف دو طرفه RS232
متعارف
به دست آوردن	0 db	پهنای باند	10.2gbps
وضوح	تا 1920×1080@60Hz پشتیبانی می کند	متقاطع	<-50dB@5MHz
فاصله انتقال	1080p کمتر یا مساوی 70 متر	میزان تعویض	200 ثانیه (حداکثر)
دمای عملیاتی	درجه -10 درجه -+40	رطوبت نسبی	10%-90%
قالب صوتی	صدای جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند، صدای خارجی از فرمت PCM پشتیبانی می کند.
استاندارد HDMI	پشتیبانی از HDMI1.4a
EDID، HDCP	پشتیبانی از مدیریت دستی EDID ، سازگار با HDCP1.4
ویژگی های دیگر	پشتیبانی از رنگ، روشنایی، کنتراست، دمای رنگ و تنظیمات مقدار وضوح، عملکرد همپوشانی کاراکتر، دوشاخه داغ و عملکرد منبع تغذیه خارجی PoH

کارت سیگنال ورودی-VMC{1}}I-HBT-4K

ورودی ویدیو
سیگنال ورودی	2 -سیگنال HDBT کانال، تشخیص سیگنال ورودی خودکار	سطح ورودی	TMDS 2.9V-3.3V
اتصال دهنده های ورودی	RJ45، با چراغ نشانگر دو رنگ زرد-سبز	امپدانس ورودی	خط دیفرانسیل 100Ω
مصرف برق	21W
ورودی صوتی
سیگنال ورودی	سیگنال استریو راه 2-	اتصال دهنده های ورودی	جک صوتی 3.5 میلی متری
امپدانس ورودی	75Ω	پاسخ فراوانی	20Hz -20 k hz
کنترل کنید
سیگنال کنترل	سیگنال کنترل RS232 راه 2-	درگاه کنترل	3-بلوک ترمینال قابل اتصال را پین کنید
پروتکل	پشتیبانی از پروتکل RS232، پشتیبانی از IR، انتقال شفاف دو طرفه RS232
متعارف
به دست آوردن	0 دسی بل	پهنای باند	10.2gbps
قطعنامه	حداکثر 4096 x 2160p@30Hz پشتیبانی می کند	متقاطع	<-50dB@5MHz
فاصله انتقال	1080p کمتر یا مساوی 70 متر	میزان تعویض	200n (حداکثر)
دمای عملیاتی	-10 درجه -+40 درجه	رطوبت نسبی	10%-90%
فرمت صوتی	صوتی جاسازی شده از PCM ، Dobly Digital ، DTS ، Formats DTS-HD پشتیبانی می کند ، صوتی خارجی از فرمت PCM پشتیبانی می کند
استاندارد HDMI	پشتیبانی از استاندارد HDMI1.4
ادی ، HDCP	پشتیبانی از مدیریت دستی EDID، پشتیبانی از HDCP2.2 و سازگار با عقب
سایر ویژگی ها	پشتیبانی از کروماتیک ، روشنایی ، کنتراست ، دمای رنگ و تنظیمات مقدار وضوح ، عملکرد پوشش کاراکتر ، پلاگین داغ و عملکرد منبع تغذیه خارجی POH

کارت سیگنال ورودی-vmc -4 i-dv

سیگنال ورودی	4-راه سیگنال DVI	سطح ورودی	tmds 2.9v -3. 3V
اتصال دهنده های ورودی	پورت زن DB24+5	امپدانس ورودی	75Ω
مصرف برق	10W
متعارف
به دست آوردن	0 دسی بل	پهنای باند	حداکثر سرعت داده 4.95 گیگابیت بر ثانیه
سیگنال	DVI ، HDMI ، VGA ، C-Video ، YPBPR ، شناسایی خودکار سیگنال های ورودی	حداکثر تاخیر زمانی	5N (1ns ±)
انواع داده ها	8 بیت	متقاطع	<-50dB@5MHz
نرخ سوئیچینگ	Crosstalk 200n (حداکثر)	وضوح	تا 1920×1200 @60Hz را پشتیبانی می کند
قالب صوتی	صوتی جاسازی شده از PCM ، Dobly Digital ، DTS ، Formats DTS-HD پشتیبانی می کند ، صوتی خارجی از فرمت PCM پشتیبانی می کند
نرخ نمونه برداری صوتی	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
مدیریت EDID و DDC	پشتیبانی از Extended Display Identification (EDID) و Display Data Channel (DDC)، با استفاده از استانداردهای DVI و HDMI
مدیریت HDCP	از محافظت از محتوای دیجیتال با پهنای باند بالا (HDCP) پشتیبانی می کند و از استانداردهای DVI و HDMI1.3 استفاده می کند
ویژگی های دیگر	پشتیبانی از کروماتیک ، روشنایی ، کنتراست ، دمای رنگ و تنظیمات مقدار وضوح ، عملکرد پوشش کاراکتر ، پلاگین داغ

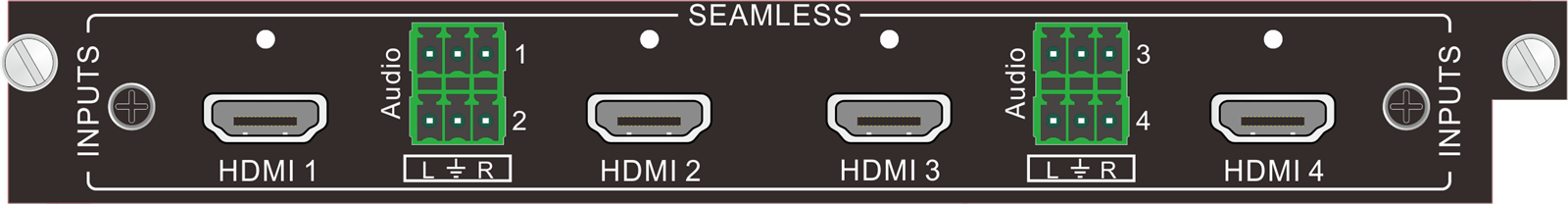

کارت سیگنال ورودی-VMC{1}}I-HD

سیگنال ورودی	4-کانال سیگنال HDMI (سازگار با DVI)، 4-کانال سیگنال صوتی آنالوگ	مصرف برق	10W
اتصال دهنده های ورودی	A 19- Pin Female ، 3-} بلوک ترمینال پلاگین پین	عمق رنگ	8 و 10 و 12 بیتی
نوع سیگنال	HDMI ، DVI-D ، شناسایی خودکار سیگنال های ورودی	پهنای باند	6.75 گیگابایت
دما	درجه 0 درجه - +50	رطوبت	10% - 90%
استاندارد	پشتیبانی از HDMI1.3 ، سازگار با استاندارد HDCP	قطعنامه	تا 1920×1080@60Hz پشتیبانی می کند
فرمت صوتی	صوتی جاسازی شده از PCM ، Dobly Digital ، DTS ، Formats DTS-HD پشتیبانی می کند ، صوتی خارجی از فرمت PCM پشتیبانی می کند
مدیریت EDID و DDC	پشتیبانی از Extended Display Identification (EDID) و Display Data Channel (DDC)، با استفاده از استانداردهای DVI و HDMI
ویژگی های دیگر	پشتیبانی از رنگ، روشنایی، کنتراست، دمای رنگ و تنظیمات ارزش وضوح، عملکرد همپوشانی کاراکتر، دوشاخه داغ

کارت سیگنال ورودی-vmc -4 i-vg

ورودی ویدیویی
سیگنال ورودی	4-راه سیگنال VGA		ورودی اتصال	فقط جفت AC
اتصال دهنده های ورودی	15- پورت زن از نوع پین		سطح ورودی	{{0}. 5-2. 0vp-p
امپدانس ورودی	75Ω
ورودی صوتی
سیگنال ورودی		4 کانال سیگنال های صوتی آنالوگ		امپدانس ورودی صدا	>10KΩ
اتصالات ورودی		بلوک ترمینال پلاگین قابل پین {0}}		امپدانس ورودی	75Ω
پاسخ فرکانس		20Hz -20 k hz
متعارف
سود	0 db		پهنای باند	YPBPR: 170MHz ؛ C-Video: 150MHz ؛ VGA: 170MHz
نرخ سوئیچینگ	200 ثانیه (حداکثر)		متقاطع	<-50dB@5MHz
سیگنال	VGA (RGBHV) ، YPBPR ، C-Video ، شناسایی خودکار سیگنال های ورودی
کروما اسپیس	پشتیبانی از تنظیم فضای رنگ: YCBCR\RGB			وضوح	پشتیبانی تا 1920×1200 @ 60Hz
مصرف برق	12W
ویژگی های دیگر	پشتیبانی از کروماتیک ، روشنایی ، کنتراست ، دمای رنگ و تنظیمات ارزش وضوح. عملکرد پوشش کاراکتر ؛ پلاگین داغ ؛ تصحیح خودکار ورودی سیگنال VGA ؛ بازگرداندن بندر به تنظیمات کارخانه

کارت سیگنال ورودی-VMC{1}}I-AV

سیگنال ورودی		سیگنال CVBS کانال {0}} ، سیگنال صوتی آنالوگ کانال {1}		از قالب های صوتی پشتیبانی شده		استریو
اتصالات ورودی		کانکتور BNC، بلوک ترمینال قابل اتصال 3-		استاندارد		پشتیبانی از فرمت های PAL و NTSC
مصرف برق		11W		وضوح		7 سطح قابل تنظیم، تا 1920×1080@60Hz
متعارف
کف سر و صدای صوتی		-80دسی بل		حداکثر اعوجاج صدا		2.0V
دمای عملیاتی		0 درجه - +50 درجه		رطوبت نسبی		10% - 90%
پهنای باند		6.75 گیگابیت بر ثانیه		عملکرد مقیاس خطی خطی		پشتیبانی کنید
ویژگی های دیگر		از تنظیمات رنگ، روشنایی، کنتراست، دمای رنگ و مقدار وضوح پشتیبانی می کند. تابع همپوشانی کاراکتر؛ دوشاخه داغ
	کارت سیگنال ورودی-VMC{1}}I-SD

	سیگنال ورودی		4-سیگنال SDI کانال (هر کدام با یک خروجی حلقه SDI)		سطح ورودی		TMDS 2.9V-3.3V
	اتصال دهنده های ورودی		اتصالات BNC		امپدانس ورودی		75Ω
	سیگنال		SDI، HD-SDI، 3G-SDI، شناسایی خودکار سیگنال های ورودی		مصرف برق		14W
	متعارف
	عمق رنگ		8 و 10 و 12bit		فاصله کاری		1080p کمتر از یا مساوی 100 متر (لطفا از سیم با کیفیت بالا استفاده کنید)
	پهنای باند		6.75 گیگابیت بر ثانیه		حداکثر وضوح		1080p@60Hz
	دمای عملیاتی		درجه 0 درجه - +50		رطوبت نسبی		10% - 90%
	عملکرد دو برابر کردن خط		پشتیبانی کنید		قطعنامه		حداکثر 1080 × 1080@60Hz پشتیبانی می کند.
	ویژگی های دیگر		از تنظیمات رنگ، روشنایی، کنتراست، دمای رنگ و مقدار وضوح پشتیبانی می کند. تابع همپوشانی کاراکتر؛ دوشاخه داغ

کارت سیگنال ورودی-vmc -4 i-hv

سیگنال ورودی	2-سیگنال HDMI راه (سازگار با DVI)؛ 2-سیگنال VGA راه. {0}} سیگنال صوتی استریو کانال		مصرف برق	12W
اتصال دهنده های ورودی	اتصال A 19- کانکتور زن پین ؛ 15- کانکتور زن از نوع D-Type ؛ {3}}} بلوک ترمینال پلاگین
وضوح	تا 1920×1080@60Hz پشتیبانی می کند
متعارف
بندر HDMI:
عمق رنگ	8 و 10 و 12 بیتی		نوع سیگنال	HDMI، DVI-D، شناسایی خودکار سیگنال های ورودی
پهنای باند	6.75 گیگابایت		درجه حرارت	درجه 0 درجه - +50
رطوبت	10% - 90%
قالب صوتی	صدای جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند، صدای خارجی از فرمت PCM پشتیبانی می کند.
استاندارد	پشتیبانی از HDMI1.3، سازگار با استاندارد HDCP
مدیریت EDID و DDC	پشتیبانی از شناسایی صفحه نمایش گسترده (EDID) و کانال داده نمایش (DDC)
پورت VGA:
ورودی کوپلینگ	فقط کوپلینگ AC	سطح ورودی			{{0}. 5-2. 0vp-p
امپدانس ورودی	75Ω	پاسخ فرکانس			20Hz -20 k hz
سود	0 db	متقاطع			<-50dB@5MHz
میزان تعویض	200 ثانیه (حداکثر)	فضای کروما			پشتیبانی از تنظیم YCBCR\RGB
سیگنال	VGA (RGBHV)، YPbPr، C-VIDEO، شناسایی خودکار سیگنال های ورودی
سایر ویژگی ها	از تصحیح خودکار ورودی سیگنال VGA و تنظیم مجدد کارخانه تک پورت پشتیبانی می کند
عمل	پشتیبانی از پلاگین داغ و جدا کردن ، پشتیبانی کروما ، روشنایی ، کنتراست ، دمای رنگ و تنظیمات مقدار وضوح ، عملکرد پوشش کاراکتر پشتیبانی

کارت سیگنال خروجی-VMC -4 O-HD -4 k

سیگنال خروجی	4-کانال سیگنال HDMI، 4-کانال سیگنال صوتی آنالوگ	مصرف برق	12.5 W
اتصال دهنده های خروجی	بلوک ترمینال قابل اتصال 19-پین زن، 3-پین را تایپ کنید	عمق رنگ	8bit
متعارف
نوع سیگنال	HDMI، DVI-D	پهنای باند	10.2 گیگابایت
دما	درجه 0 درجه - +50	رطوبت	10% - 90%
قطعنامه	8 سطح قابل تنظیم ، حداکثر 4096 x 2160@60Hz
فرمت صوتی	صدای جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند، صدای خارجی از فرمت PCM پشتیبانی می کند.
استاندارد	پشتیبانی HDMI1.4 ، HDCP2.2
مدیریت EDID و DDC	از عملکرد یادگیری EDID و ارتباطات DDC پشتیبانی کنید
سایر ویژگی ها	پشتیبانی از تنظیم فرمت خروجی، انتقال سیگنال صوتی مستقل، و اتصال داغ از طریق دستورات

کارت سیگنال خروجی-VMC{1}}O-OF

سیگنال خروجی	4-راه سیگنال فیبر نوری	مصرف برق	32W
اتصالات خروجی	ماژول فیبر نوری	حداکثر نرخ	10.2gbps
انواع داده ها	DVI/HDMI	دما	درجه 0 درجه -+50
رطوبت نسبی	10%-90%	عمق رنگ	8bit ، 10bit ، 12bit ، 16bit
قطعنامه	پشتیبانی از 36 وضوح قابل تنظیم، با بالاترین وضوح خروجی 4K @ 30Hz
ماژول فیبر نوری
مشخصات رابط	رابط LC
سیگنال فیبر نوری	حداکثر فاصله انتقال فیبر نوری تک حالت 2 کیلومتر و چند حالته 300 متر است
فاصله انتقال	فاصله انتقال 4K30: فیبر نوری تک حالته حداکثر فاصله انتقال 2 کیلومتر و چند حالته 300 متر است
سایر ویژگی ها
پشتیبانی از فرمت خروجی تنظیم از طریق دستورالعمل ها، پشتیبانی از دوشاخه داغ و قطع برق

کارت سیگنال خروجی-VMC -4 O-HBT

خروجی ویدیویی
سیگنال خروجی	4-کانال سیگنال HDBT	سطح خروجی	TMDS 2.9V-3.3V
اتصالات خروجی	RJ45، با چراغ نشانگر دو رنگ زرد-سبز	امپدانس خروجی	خط دیفرانسیل 100Ω
مصرف برق	21W
خروجی صدا
سیگنال خروجی	4- سیگنال استریو کانال	اتصالات خروجی	جک صوتی 3.5 میلی متری
امپدانس خروجی	75Ω	پاسخ فرکانس	20Hz -20 k hz
کنترل کنید
سیگنال کنترل	4- راه سیگنال کنترل RS232	پورت کنترل	3-بلوک ترمینال قابل اتصال را پین کنید
پروتکل	از پروتکل Rs232 پشتیبانی کنید
متعارف
به دست آوردن	0 دسی بل	پهنای باند	10.2 گیگابیت بر ثانیه
وضوح	پشتیبانی از 1080p بدون درز	متقاطع	<-50dB@5MHz
فاصله انتقال	1080p کمتر از یا مساوی 70 متر	نرخ سوئیچینگ	200 ثانیه (حداکثر)
دمای عملیاتی	درجه -10 درجه -+40	رطوبت نسبی	10%-90%
قالب صوتی	صوتی جاسازی شده از PCM ، Dobly Digital ، DTS ، Formats DTS-HD پشتیبانی می کند ، صوتی خارجی از فرمت PCM پشتیبانی می کند
استاندارد HDMI	پشتیبانی از HDMI1.4، سازگار با HDCP 2.2
مدیریت EDID و DDC	پشتیبانی از مدیریت دستی EDID و عملکرد ارتباطی DDC
قطعنامه	پشتیبانی از 36 وضوح قابل تنظیم، با بالاترین وضوح خروجی 1920×1080@60Hz
فاصله انتقال	1080p60phz 1920 فاصله انتقال تا 70 متر
سایر ویژگی ها	از تنظیم فرمت خروجی، دوشاخه داغ و عملکردهای منبع تغذیه خارجی PoH از طریق دستورات پشتیبانی می کند

کارت سیگنال خروجی-VMC-2O-HBT-4K

خروجی ویدیویی
سیگنال خروجی	2- راه سیگنال HDBT	سطح خروجی	TMDS 2.9V-3.3V
اتصال دهنده های خروجی	RJ45 ، با نور نشانگر دو رنگ زرد-سبز	امپدانس خروجی	خط دیفرانسیل 100Ω
مصرف برق	21W
خروجی صدا
سیگنال خروجی	2- راه سیگنال استریو	اتصال دهنده های خروجی	جک صوتی 3.5 میلی متری
امپدانس خروجی	75Ω	پاسخ فراوانی	20Hz -20 k hz
کنترل کردن
سیگنال کنترل	4- راه سیگنال کنترل RS232	درگاه کنترل	بلوک ترمینال پلاگین قابل پین {0}}
پروتکل	از پروتکل Rs232 پشتیبانی کنید
متعارف
به دست آوردن	0 db	پهنای باند	10.2gbps
وضوح	حداکثر 4096 x 2 160@ 30Hz پشتیبانی می کند	متقاطع	<-50dB@5MHz
فاصله انتقال	1080p کمتر یا مساوی 70 متر، 4K کمتر یا مساوی 40M	میزان تعویض	200n (حداکثر)
دمای عملیاتی	-10 درجه -+40 درجه	رطوبت نسبی	10%-90%
فرمت صوتی	صوتی جاسازی شده از PCM ، Dobly Digital ، DTS ، Formats DTS-HD پشتیبانی می کند ، صوتی خارجی از فرمت PCM پشتیبانی می کند
استاندارد HDMI	پشتیبانی از HDMI1.4، سازگار با HDCP 2.2
مدیریت EDID و DDC	پشتیبانی از مدیریت دستی EDID و عملکرد ارتباطات DDC
قطعنامه	از 36 قطعنامه قابل تنظیم پشتیبانی می کند ، با بالاترین وضوح خروجی 4096 x 2 160@ 30Hz
فاصله انتقال	از فاصله 4K تا 40 متر فاصله ، 1080p تا 70 متر پشتیبانی کنید
سایر ویژگی ها	پشتیبانی از تنظیم فرمت خروجی ، HOT PLUG و عملکرد منبع تغذیه خارجی POH از طریق دستورات

کارت سیگنال خروجی-VMC -4 O-DV

سیگنال خروجی	4- راه سیگنال DVI	سطح خروجی	TMDS 2.9V-3.3V
اتصال دهنده های خروجی	پورت زن DB24+5	امپدانس خروجی	75Ω
مصرف برق	6W

متعارف
به دست آوردن	0 db	پهنای باند	4.95gbit/s
سیگنال ویدیویی	DVI، HDMI، VGA، C-VIDEO، YPbPr	حداکثر تأخیر زمانی	5nS(±1nS)
انواع داده ها	8 بیت	متقاطع	<-50dB@5MHz
قطعنامه	36 سطح قابل تنظیم ، حداکثر 1200 1920@60Hz	نرخ سوئیچینگ	200 ثانیه (حداکثر) تداخل
فرمت صوتی	صدای جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند، صدای خارجی از فرمت PCM پشتیبانی می کند.
میزان نمونه برداری صوتی	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
مدیریت EDID و DDC	پشتیبانی از Extended Display Identification (EDID) و Display Data Channel (DDC)، با استفاده از استانداردهای DVI و HDMI
مدیریت HDCP	از محافظت از محتوای دیجیتال با پهنای باند بالا (HDCP) پشتیبانی می کند و از استانداردهای DVI و HDMI1.3 استفاده می کند
سایر ویژگی ها	پشتیبانی از تنظیم فرمت خروجی و اتصال داغ از طریق دستورات

کارت سیگنال خروجی-VMC -4 O-HD

سیگنال خروجی	سیگنال HDMI کانال {0}}} کانال (سازگار با DVI) ، {1}}} سیگنال صوتی آنالوگ کانال	مصرف برق	8W
اتصالات خروجی	بلوک ترمینال قابل اتصال 19-پین زن، 3-پین را تایپ کنید	عمق رنگ	8bit
نوع سیگنال	HDMI، DVI-D	پهنای باند	6.75 گیگابایت
دما	0 درجه - +50 درجه	رطوبت	10% - 90%
وضوح	36 وضوح قابل تنظیم، تا 1920×1200@60Hz
فرمت صوتی	صدای جاسازی شده از فرمت های PCM، Dobly Digital، DTS، DTS-HD پشتیبانی می کند، صدای خارجی از فرمت PCM پشتیبانی می کند.
استاندارد	پشتیبانی از HDMI1.3 ، سازگار با HDCP
مدیریت EDID و DDC	پشتیبانی از عملکرد یادگیری EDID و نمایش کانال داده (DDC)
سایر ویژگی ها	پشتیبانی از تنظیم فرمت خروجی از طریق دستورالعمل ، از پلاگین داغ پشتیبانی کنید

کارت سیگنال خروجی-VMC{1}}O-VG

خروجی ویدیو
سیگنال خروجی	4-راه سیگنال VGA	نوع سوئیچ	فاصله عمودی
اتصال دهنده های خروجی	15-درگاه زن نوع D	سطح خروجی	{{0}}.5-2.0Vp-p
امپدانس خروجی	75Ω	قطعنامه	36 قطعنامه قابل تنظیم ، حداکثر 1200 × 1200@60Hz
نوع سیگنال	از قالب های سیگنال سیگنال VGA ، YPBPR ، C-Video پشتیبانی کنید
خروجی صدا
سیگنال خروجی	4 کانال سیگنال صوتی آنالوگ	امپدانس خروجی	75Ω
اتصال دهنده های خروجی	3-بلوک ترمینال قابل اتصال را پین کنید	پاسخ فراوانی	20Hz -20 k hz
متعارف
به دست آوردن	0 db	نرخ سوئیچینگ	200n (حداکثر)
متقاطع	<-50dB@5MHz	مصرف برق	6W
سایر ویژگی ها	از تنظیم فرمت خروجی و وصل کردن داغ از طریق دستورات پشتیبانی می کند

کارت سیگنال خروجی-VMC{1}}O-AV

سیگنال خروجی	4-کانال سیگنال CVBS، 4-کانال سیگنال صوتی آنالوگ	وضوح	480i و 576i دو قطعنامه قابل تنظیم است
اتصال دهنده های خروجی	کانکتور BNC ، 3- بلوک ترمینال پلاگین پین	فرمت صوتی خروجی	استریو
مصرف برق	9W	فاصله انتقال	کمتر یا مساوی 100 متر (لطفا از سیم با کیفیت بالا استفاده کنید)
متعارف
کف سر و صدای صوتی	-80 db	حداکثر اعوجاج صوتی	2.0V
دمای عملیاتی	0 درجه - +50 درجه	رطوبت نسبی	10% - 90%
پهنای باند	6.75 گیگابیت در ثانیه	استاندارد	پشتیبانی از فرمت های PAL و NTSC
سایر ویژگی ها	پشتیبانی از تنظیم فرمت خروجی و اتصال داغ از طریق دستورات

کارت سیگنال خروجی-VMC{1}}O-SD

سیگنال خروجی	4- سیگنال SDI کانال (هر یک با یک خروجی حلقه SDI)	سطح خروجی	TMDS 2.9V-3.3V
اتصالات خروجی	اتصالات BNC	امپدانس خروجی	75Ω
سیگنال	SDI ، HD-SDI ، 3G-SDI	مصرف برق	15W
قطعنامه	7 قطعنامه قابل تنظیم ، حداکثر 1200 1920@60Hz
متعارف
عمق رنگ	8 و 10 و 12 بیت	فاصله کار	1080p کمتر یا مساوی 100 متر (لطفا از سیم با کیفیت بالا استفاده کنید)
پهنای باند	6.75 گیگابیت در ثانیه	حداکثر وضوح	1080p@60Hz
دمای عملیاتی	0 درجه - +50 درجه	رطوبت نسبی	10% - 90%
سایر ویژگی ها	از تنظیم فرمت خروجی و وصل کردن داغ از طریق دستورات پشتیبانی می کند

کارت سیگنال خروجی-VMC -4 O-HV

سیگنال خروجی	2-سیگنال HDMI راه (سازگار با DVI)؛ 2-سیگنال VGA راه. 4-کانال سیگنال صوتی استریو	مصرف برق	8W
اتصال دهنده های خروجی	اتصال A 19- کانکتور زن پین ؛ 15- کانکتور زن از نوع D-Type ؛ {3}}} بلوک ترمینال پلاگین
وضوح	36 وضوح قابل تنظیم، تا 1920×1200@60Hz
متعارف
بندر HDMI:
عمق رنگ	8 بیت	نوع سیگنال	HDMI ، DVI-D
پهنای باند	6.75 گیگابایت	درجه حرارت	0 درجه - +50 درجه

رطوبت	10% - 90%
قالب صوتی	صوتی جاسازی شده از PCM ، Dobly Digital ، DTS ، Formats DTS-HD پشتیبانی می کند ، صوتی خارجی از فرمت PCM پشتیبانی می کند
استاندارد	پشتیبانی از HDMI1.3 ، سازگار با HDCP
مدیریت EDID و DDC	پشتیبانی از عملکرد یادگیری EDID و عملکرد ارتباطی DDC
پورت VGA:
سطح خروجی	{{0}}.5-2.0Vp-p	امپدانس خروجی	75Ω
نوع سیگنال	VGA، YPBPR، C-VIDEO
نوع سوئیچ	فاصله عمودی	پاسخ فرکانس	20Hz -20 k hz
به دست آوردن	0 db	متقاطع	<-50dB@5MHz
نرخ سوئیچینگ	200n (حداکثر)
پهنای باند	YPbPr: 170 مگاهرتز؛ C-VIDEO: 150MHz; VGA: 170 مگاهرتز
سیگنال	VGA (RGBHV)، YPbPr، S-VIDEO، C-VIDEO
دیگر
پشتیبانی از تنظیم فرمت خروجی و اتصال داغ از طریق دستورات

پیش نمایش سیگنال کارت-vmc -4 p-ob

رابط	2 درگاه RJ45	قابلیت پیش نمایش	قابلیت پیش نمایش 4 منبع ویدئویی به طور همزمان
پروتکل ها و استانداردها	H.264 فناوری رمزگذاری ، پروتکل استاندارد RTSP	مصرف برق	15W
وضوح	وضوح هر کانال پخش ویدئو می تواند به 720p برسد و وضوح پیش نمایش را می توان از طریق دستورات تغییر داد.
کنترل کنید	کنترل ماتریس را پشتیبانی کنید ، از عملکرد حافظه خاموش پشتیبانی کنید

IP Decoder Card-VMC{1}}I-IP

رابط	2 درگاه RJ45	قابلیت رمزگشایی	پشتیبانی از رمزگشایی 41080P@60Hz، 81080P@30Hz، 16*720P@30Hz
رابط صوتی	ورودی صوتی 1/2/3/4: رابط صوتی خارجی رزرو شده	مصرف برق	1 3 W
وضوح	پشتیبانی از دسترسی rtsp/rtp/rtpo TCP	دیگر	با حافظه خاموش
کنترل کنید	پشتیبانی از پروتکل ONVIF2.6 ، پشتیبانی از شناسایی دستگاه ONVIF ، پشتیبانی از دسترسی پروتکل ONVIF ، پشتیبانی از کنترل ONVIF PTZ

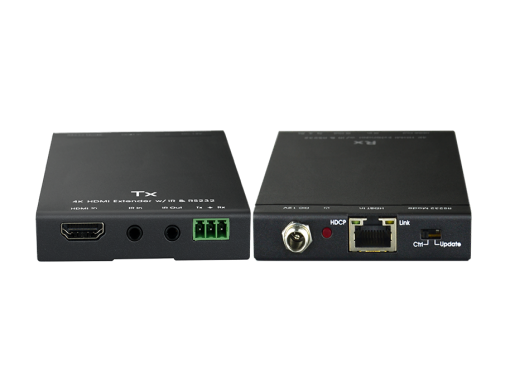

سیگنال HDMI 70M HDBASET Transmitter-VHBT-HD -70 t

برای استفاده با کارت ورودی HDBASET و کارت ورودی 4K HDBASET
وارد کنید	1-راه HDMI	اتصالات ورودی	کانکتور زنانه 19- را تایپ کنید
خروجی	1 -راه HDBaset	اتصال دهنده های خروجی	پایانه های RJ-45
رابط کنترل	1 کانال IR IN، 1 کانال IR OUT، 1 دو طرفه RS232	توابع کنترل	پشتیبانی از CEC ، IR ، RS232 انتقال شفاف دو طرفه
استاندارد	مطابق با استانداردهای HDCP2.2 و HDMI1.4	قطعنامه	پشتیبانی از 2160 × 3840@30Hz
دمای عملیاتی	0 ~ 50 درجه	رطوبت	10% ~ 90%
حداکثر مصرف برق	14W	ابعاد (میلی متر)	115L x 109W x 16.2H
فاصله انتقال	فاصله انتقال تا 70 متر تا 70 متر ، فاصله انتقال 3840 × 2160@30Hz انتقال فاصله تا 40 متر فاصله انتقال
دیگر	پشتیبانی از عملکرد دو جهته PoC و ارتقاء سیستم عامل RS232

سیگنال HDMI 70 متر HDBaseT گیرنده-VHBT-HD{3}}R

با کارت خروجی HDBaseT، کارت خروجی 4K HDBaseT استفاده کنید
وارد کنید	1 -راه HDBaset	اتصالات ورودی	یک 19-کانکتور زن پین را تایپ کنید
خروجی	1-راه HDMI	اتصال دهنده های خروجی	ترمینال های RJ {{0}
رابط کنترل	1 کانال IR در ، 1 کانال IR ، 1 دو طرفه RS232	توابع کنترل	پشتیبانی از انتقال شفاف دو طرفه CEC، IR، RS232
استاندارد	مطابق با استانداردهای HDCP2.2 و HDMI1.4	وضوح	پشتیبانی از 2160 × 3840@30Hz
دمای عملیاتی	0~50 درجه	رطوبت	10% ~ 90%
حداکثر مصرف برق	14W	ابعاد (میلی متر)	115L x 109W x 16.2H
فاصله انتقال	فاصله انتقال تا 70 متر تا 70 متر ، فاصله انتقال 3840 × 2160@30Hz انتقال فاصله تا 40 متر فاصله انتقال
دیگر	پشتیبانی از عملکرد دو جهته PoC و ارتقاء سیستم عامل RS232

ماتریس ویدئویی ماژولار هیبریدی 32x32

بررسی اجمالی محصول

ویژگی ها

شما نیز ممکن است دوست داشته باشید

ارسال درخواست
