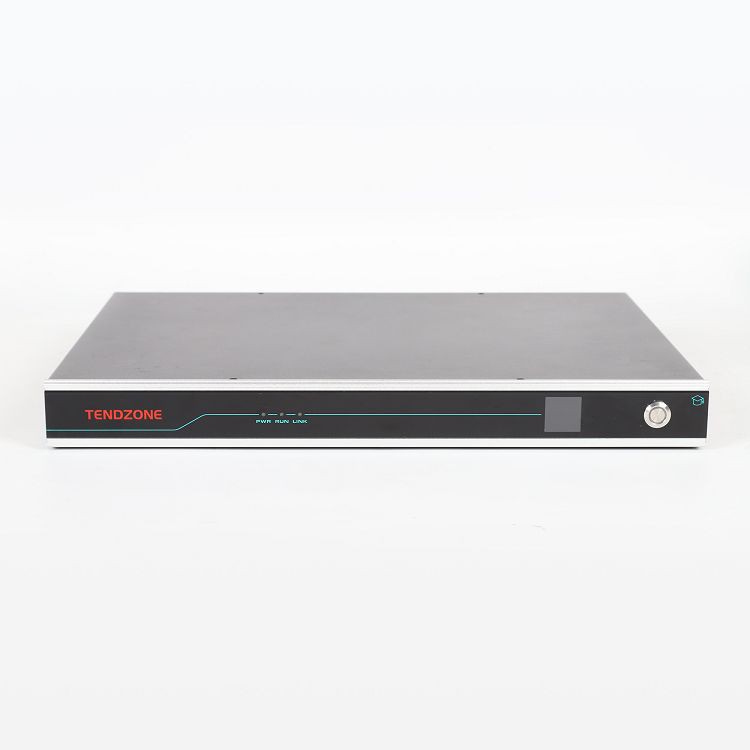

طرح کلی محصول
TCN107ترمینال آموزش هوشمنددارای یک تراشه پردازش با کارایی بالا است که چندین عملکرد را در یک دستگاه هوشمند ترکیب می کند.
پردازش با کارایی بالا: مجهز به یک تراشه پردازش به روز شده که عملکرد برتر را برای چند وظیفه ای در عملکردهای مختلف ارائه می دهد و باعث افزایش کارایی کلی می شود.
یکپارچه سازی همه در یک: چندین ویژگی را در یک دستگاه واحد ، از جمله پردازش صوتی دیجیتال ، ماتریس ویدیویی ، کنترل مرکزی برای تدریس ، پردازش رسانه ها و مدیریت IoT ترکیب می کند و فناوری کلاس را ساده تر می کند.
گزینه های ورودی/خروجی همه کاره: دارای طیف گسترده ای از رابط های RS {{1} ، RS -485 ، رله ، I/O ، مادون قرمز (I/R) ، USB ، HDMI و اتصال بیشتر با تجهیزات صوتی و تصویری متنوع است.
ضبط و پخش خودکار: قابلیت های داخلی را برای ضبط خودکار و پخش زنده ، ساده سازی عملکرد برای مربیان و اطمینان از کیفیت مداوم در تحویل محتوا ارائه می دهد.
سوئیچ قدرت بیش از اترنت (POE): از عملکرد POE پشتیبانی می کند ، نیاز به منبع تغذیه اضافی و ساده سازی مدیریت تجهیزات در تنظیمات کلاس را کاهش می دهد.
ورودی های صوتی قابل تنظیم: شامل چندین گزینه ورودی صوتی ، مانند MIC/LINE IN (با پشتیبانی قدرت فانتوم) و خط با اتصالات ققنوس ، پذیرایی از نیازهای مختلف صوتی.
کنترل محیط زیست پیشرفته: به خوبی با سیستم های کنترل محیط زیست ادغام می شود ، و این امکان را فراهم می آورد که یک رویکرد جامع برای مدیریت فناوری کلاس و ایجاد یک محیط یادگیری تعاملی باشد.
راه حل ضد آینده و مقیاس پذیر: طراحی شده برای تأمین نیازهای در حال تحول آموزش دیجیتالی ، و آن را برای ضبط استاندارد و پخش در زمینه های آموزشی مدرن مناسب می کند.
سخت افزار
|
سخت افزار ترمینال آموزش هوشمند Pقمارeدر |
|
|
ورودی ویدیویی |
2 رابط HDMI (ورودی های HDMI1 و HDMI3 از 4K30 پشتیبانی می کنند که حالت کارگردان فعال نیست) ، دسترسی به دوربین شبکه IP محلی از کمتر از 16 کانال پشتیبانی نمی کند ، و ارسال شبکه از کمتر از 4 کانال پشتیبانی نمی کند. |
|
خروجی ویدیویی |
2 رابط HDMI ؛ |
|
ورودی صوتی |
6- راه ورودی ترمینال ققنوس ، پشتیبانی از منبع تغذیه فانتوم 48V ، ورودی MIC و خط در ورودی خطی Adaptive ؛ |
|
خروجی صدا |
2 جفت از پایانه های ققنوس برای خروجی استریو (L/R می تواند منبع صوتی را بطور مستقل خروجی کند) ، {1}} راه 100W@8 اهم خروجی آمپلی فایر دیجیتال. |
|
درگاه کنترل |
3- way rs -232/rs -485 ، 2- رله راه ، 2- راه I/O ، 2- way thate there turred ir ، 1 -} way devops ؛ |
|
سوئیچ شبکه گیگابیت |
1 بندر WAN ، 5 درگاه LAN ، VLAN را می توان تقسیم کرد که 4 مورد از آنها از منبع تغذیه POE پشتیبانی می کند. |
|
یواسبی |
2 USB Type-A ، 1 USB2. 0 ، 1 USB3. {7}} ، از کپی خودکار محتوای ضبط شده و به روزرسانی سیستم پشتیبانی می کند. |
|
هارد دیسک |
دیسک سخت 2TB استاندارد داخلی ؛ |
|
نصب |
استاندارد 19- نصب قفسه اینچ ، ارتفاع بیش از 1U ؛ |
|
پیوستگی |
دوربین ردیابی تدریس از طریق کابل شبکه به ترمینال آموزش هوشمند متصل می شود و دوربین از POE استفاده می شود. |
|
دکمه |
سوئیچ های دوتایی از ایمنی سیستم ، سوئیچ نرم با قدرت بالا ، پانل عقب ، سوئیچ سخت با قدرت بالا اطمینان می یابد. |
عملکردهای نرم افزاری ترمینال آموزش هوشمند
رابط کاربر پسند: این نرم افزار یک رابط بصری برای ناوبری و کنترل آسان فراهم می کند ، و اطمینان می دهد که مربیان می توانند بدون آموزش گسترده به سرعت با سیستم سازگار شوند.
ویژگی های کنترل جامع: ابزارهای مدیریتی قوی را برای رسیدگی به جریان های ویدئویی ، تنظیمات صوتی و کارکردهای ضبط ارائه می دهد و به مربیان این امکان را می دهد تا محیط تدریس خود را به طور موثر سفارشی کنند.
سازگاری چند دستگاهی: این نرم افزار از ادغام با دستگاه ها و پروتکل های مختلف (SIP ، RTSP ، RTMP و غیره) پشتیبانی می کند و از عملکرد یکپارچه در سیستم عامل ها و تجهیزات مختلف اطمینان می دهد.
مدیریت پیشرفته ویدیویی: رمزگذاری مستقل و رمزگشایی چندین کانال ویدیویی را تسهیل می کند و از تحویل و تعامل محتوای با کیفیت بالا پشتیبانی می کند.
برنامه ریزی و پخش خودکار: ویژگی های داخلی برای برنامه ریزی ضبط ها و پخش های زنده وظایف روتین را به صورت خودکار انجام می دهد و به کارکنان آموزش این امکان را می دهد تا روی تحویل محتوا تمرکز کنند.
نظارت و کنترل در زمان واقعی: امکان نظارت و کنترل جریان های ویدیویی ، پیش نمایش فیدهای مختلف دوربین و تنظیم تنظیمات در پرواز برای جلسات زنده را فراهم می کند.
گزینه های ضبط قابل تنظیم: از حالت های ضبط متنوع و تنظیمات ، از جمله حالت های فیلم و منابع پشتیبانی می کند ، و امکان خروجی های متناسب را برای نیازهای مختلف آموزشی فراهم می کند.
مدیریت فایل کارآمد: دسترسی آسان به محتوای ضبط شده از طریق رابط وب ، با گزینه هایی برای مرتب سازی ، بارگیری و انتقال پرونده ها به درایوهای USB برای راحتی بیشتر.
معماری مقیاس پذیر و انعطاف پذیر: این نرم افزار برای مقیاس با نیازهای نهادی طراحی شده است و از استفاده همزمان توسط چندین کاربر و دستگاه برای سازگاری با محیط های آموزشی در حال تحول پشتیبانی می کند.
پشتیبانی قوی برای یادگیری تعاملی: ویژگی هایی را برای تدریس تعاملی ، مانند بازخورد در زمان واقعی و ادغام چندرسانه ای ، تقویت تعامل دانش آموزان درج می کند.
مدیریت متمرکز کنترل های زیست محیطی: پیکربندی دستورات مختلف کنترل را برای تجهیزات صوتی و تصویری امکان پذیر می کند و یک محیط یادگیری یکپارچه را تسهیل می کند.
گزینه های جامع جریان: قابلیت های پخش صوتی و تصویری انعطاف پذیر را ارائه می دهد ، به کاربران امکان می دهد تنظیمات را بر اساس موارد خاص استفاده خود پیکربندی کنند و به حداکثر رساندن کیفیت تعامل در کلاس باشند.
تابلو عقب
تگ های محبوب: ترمینال آموزش هوشمند ، تولید کنندگان ترمینال آموزش هوشمند چین ، تأمین کنندگان ، کارخانه
مشخصات
|
ژنرال Pقمارeدر |
|
|
اطلاعات سخت افزاری |
CPU model: ARM Cortex A53 quad-core @1.15GHz processor; |
|
ایمن و پایدار |
اتخاذ معماری سیستم درجه صنعتی ، بر اساس سیستم لینوکس ، بدون ویروس توسعه یافته است |
|
رابط داده ها |
پشتیبانی 1*Type-A USB2. 0+1*Type-A USB3. 0 |
|
دوربین شبکه |
دسترسی به دوربین شبکه محلی از کمتر از 16 کانال پشتیبانی نمی کند ، و انتقال شبکه از کمتر از 4 کانال پشتیبانی نمی کند |
|
رمز ویدیویی |
8- کانال 1080p@30 رمزگذاری و 8- کانال 1080p@30 رمزگشایی ؛ |
|
پروتکل صوتی و تصویری |
Audio از G.711 ، G.722 ، G722.1 ، G722.1c ، AAC پشتیبانی می کند. پشتیبانی از H.264 ، H265 |
|
ترکیب ویدیو |
تابع تقسیم ویدیویی داخلی ، که می تواند تحقق بخشیدن به تک صفحه ، دو صفحه ، سه صفحه ، نه صفحه ، شانزده صفحه و غیره. |
|
صفحه کنترل |
از پانل های کنترل چندگانه ، اختیاری 10 پشتیبانی می کند. |
|
میزان کدک |
هر جریان 128 کیلوبیت در ثانیه ~ 8 مگابیت در ثانیه |
|
پردازش صوتی |
الگوریتم های پردازش صوتی داخلی AFC ، ANS ، AEC ، AGC ، با ماژول های Expander ، Townizer ، کمپرسور ، تأخیر ، محدود کننده و قبل و بعد از پردازش. ماژول پردازش صوتی از عملکرد گرافیکی پشتیبانی می کند. |
|
پردازش ویدیو |
پشتیبانی از وضوح تصویر ، سوئیچینگ ، تخصیص ، تقسیم صفحه ، روکش زیرنویس و تنظیم پارامتر تصویر |
|
پروتکل ارتباطی |
پروتکل های ارتباطی: SIP ، BFCP جریان دوگانه ، RTSP ، RTMP ، TCP/IP ، FTP ، UDP ، TLS ؛ |
|
تابع اختلاط |
پشتیبانی از صوتی محلی ، صوتی تعبیه شده HDMI ، و جریان های دسترسی از راه دور Audio RTSP در حال ورود به میکسر ، و می تواند به صورت پویا اختلاط را انتخاب کند |
|
رابط کنترل محیطی |
3 پورت {1 {1}}/485 ، 1 درگاه اشکال زدایی ، 2 پورت رله ، 2 درگاه I/O ، 2 پورت مادون قرمز |
|
کنفرانس ویدئویی |
پشتیبانی از تماس کنفرانس ویدیویی دو جریان SIP و {1}}} تعامل آموزش از راه دور |
|
فشار |
از جریان RTMP پشتیبانی کنید |
|
تابع ضبط |
1. پشتیبانی از عملکرد ضبط و پخش خودکار ، حداکثر 6 کانال ضبط ویدیویی و صوتی ، پشتیبانی از کپی کردن خودکار و ضبط دیسک U ، به روزرسانی اجباری سیستم دیسک U و ترمیم پیکربندی اولیه ، پشتیبانی از مدیریت محتوای فایل (بارگیری/بارگذاری/روی تقاضا/تعمیر/حذف). پشتیبانی 4- دوربین ضبط خودکار با کیفیت بالا و پخش ؛ 2. از ضبط ویدیوی با وضوح 4K پشتیبانی کنید ، می توان چندین جریان ویدیویی را در یک تصویر کامپوزیت با وضوح 4K برای ضبط ترکیب کرد. |
|
ارتباط شبکه |
پشتیبانی از خواب و بیدار شدن از خواب شبکه و سوئیچ سیستم یک لمسی |
|
تابع نگهداری |
از مدیریت رابط وب پشتیبانی می کند ، پیکربندی سریع پورت های دستگاه را فراهم می کند ، از اصلاح رمز عبور پورت وب ، اصلاح آدرس IP ، تنظیم مجدد کارخانه ، به روزرسانی نرم افزار ، نور نشانگر ، یادگیری مادون قرمز ، مدیریت ورود به سیستم ، اشکال زدایی درگاه سریال ، اشکال زدایی از راه دور Telnet ، عملکرد از راه دور و مدیریت نگهداری پشتیبانی می کند. |
|
اندازه دستگاه |
اندازه محصول: عرض*ارتفاع*عمق 436.8mm*45mm*318mm اندازه بسته بندی: عرض*ارتفاع*عمق 560mm*135mm*408mm |
|
ولتاژ ورودی و جریان |
AC100 ~ 220V/50Hz |
|
مصرف برق دستگاه |
بدون خروجی بلندگو خارجی و دستگاه قدرتمند POE: مصرف برق معمولی هنگامی که دو بلندگو خارجی و یک دستگاه قدرتمند POE به هم وصل می شوند: مصرف برق کامل بار |
|
دمای عملیاتی |
{0}}} ~ 45 درجه کار |
|
ارتفاع رطوبت |
10 ٪ تا 90 ٪ ، ارتفاع کمتر از یا مساوی با 5000 متر |
40W
340W
